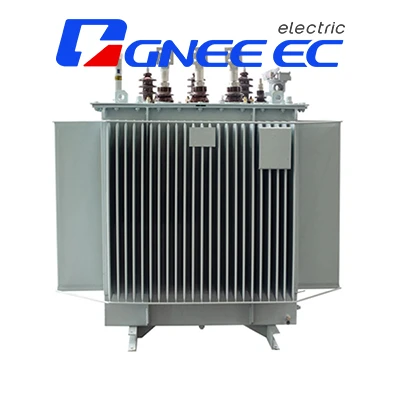

Verteilungstransformator der Serie 10 kV
Haben Sie Fragen? GNEE-Vertriebsmitarbeiter stehen jetzt für den Live-Chat zur Verfügung
E-Mail-senden:sales@gneeelectric.com
Tel.:+8615824687445
Die 10 kV SerieVerteiltransformatorsist ein Transformatortyp, der in Stromverteilungssystemen verwendet wird. Er wandelt die Hochspannung der Übertragungsleitungen auf eine niedrigere Spannung um, die für den Gebrauch in Haushalten, Unternehmen und anderen Einrichtungen geeignet ist.
10/0,4 kV Verteilungstransformatoren – Technische Parameter (Zweite Ebene der Energieeffizienz)
| Bewertet Kapazität (kVA) |
Spannungskombination | Verbundene Gruppenbezeichnung | Keine Belastung Verlust (W) |
Lastverlust (75 Grad) (W) |
Keine Belastung aktuell(%) |
Impedanz Stromspannung (%) |
Außenmaße (L x w x h) |
Gesamtgewicht (kg) |
||
| Hoch Spannung (kV) |
klopfen Reichweite |
Niedrig Spannung (kV) |
||||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
±2x2.5 ±5 |
0.4 | Dyn11 YynO Yzn11 |
80 | 630/600 | 1.5 | 4 | 800 x 500 x 850 | 350 |
| 50 | 100 | 910/870 | 1.3 | 820 x 550 x 850 | 400 | |||||
| 63 | 110 | 1090/1040 | 1.2 | 835 x 580 x 850 | 430 | |||||
| 80 | 130 | 1310/1250 | 1.2 | 840 x 600 x 880 | 450 | |||||
| 100 | 150 | 1580/1500 | 1.1 | 860 x 600 x 890 | 490 | |||||
| 125 | 170 | 1890/1800 | 1.1 | 1020x660x900 | 610 | |||||
| 160 | 200 | 2310/2200 | 1.0 | 1035x660x950 | 670 | |||||
| 200 | 240 | 2730/2600 | 1.0 | 1040x680x980 | 730 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1140x740x1010 | 850 | |||||
| 315 | 340 | 3830/3650 | 0.9 | 1160x760x1150 | 970 | |||||
| 400 | 410 | 4520/4300 | 0.8 | 1230x800x1210 | 1130 | |||||
| 500 | 480 | 5410/5150 | 0.8 | 1320x900x1210 | 1345 | |||||
| 630 | Dyn11 YynO |
570 | 6200 | 0.6 | 4.5 | 1420x920x1230 | 1630 | |||
| 800 | 700 | 7500 | 0.6 | 1480x1000x1285 | 1950 | |||||
| 1000 | 830 | 10300 | 0.6 | 1600x1100x1330 | 2215 | |||||
| 1250 | 970 | 12000 | 0.5 | 1655x1135x1375 | 2565 | |||||
| 1600 | 1170 | 14500 | 0.5 | 1815x1260x1450 | 3100 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 1920x1305x1510 | 3785 | ||||
| Hinweis: 1, Für Transformatoren mit einer Nennleistung von 500 kVA und darunter ist der Lastverlust in der Tabelle über der Diagonale für die Anschlussgruppe Dyn11 oder Yzn11 geeignet. | ||||||||||
| der Lastverlust unterhalb der Diagonale geeignet für die YynO-Anschlussgruppe. | ||||||||||
| 2, je nach Bedarf des Benutzers, kann Transformator mit hohem Spannungsabgriffsbereich bieten | ||||||||||
| 3. Je nach Benutzerbedarf kann ein Transformator mit einer Niederspannung von 0,69 kV bereitgestellt werden. | ||||||||||
| 4. Bei Bedarf kann der Benutzer auch andere Verlustwerte wählen. | ||||||||||
| 5. Aufgrund der kontinuierlichen Aktualisierung des Produkts können sich Gewicht und Größe in der Tabelle ändern. Die korrekteste Maßtabelle wird bei der Bestellung bereitgestellt. |
VerteilnetztransformatorAnwendungsgebiete
