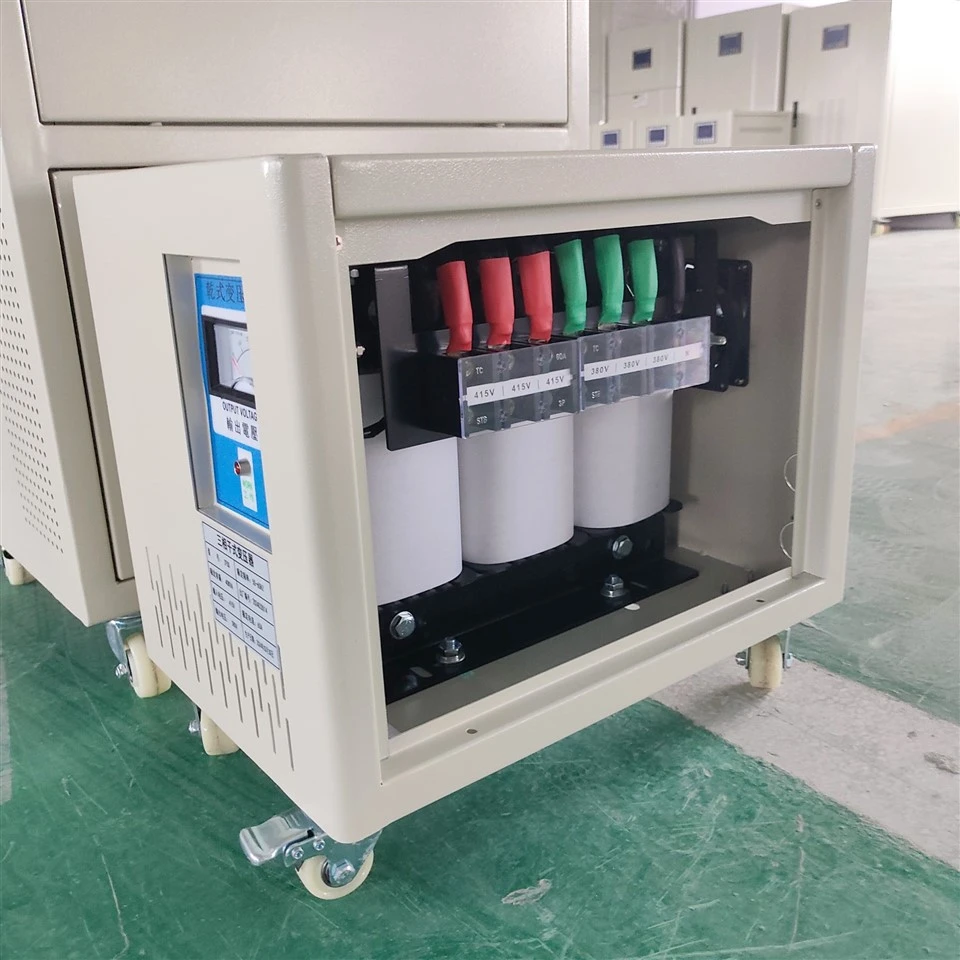

Der Wohnkissen -Transformator
Haben Sie Fragen? GNEE-Vertriebsmitarbeiter stehen jetzt für den Live-Chat zur Verfügung
E-Mail-senden:sales@gneeelectric.com
Tel.:+8615824687445
Wohnplattformtransformatoren (abgekürzte als "Plattformtransformatoren") sind Verteilungstransformatoren, die auf Versorgungsstangen oder Plattformen installiert sind. Ihre Kernfunktion besteht darin, 10 -kV -Hochspannungsstrom in 380 V/220 V mit niedrigem Spannungsstrom für den täglichen Gebrauch durch Einwohner umzuwandeln.
Kernparameteranforderungen
Shanghai Jwell Machinery Workshop Kooperationsprojekte
Kapazitätsbereich:
Laut GB/T 6451 betragen die Standardkapazitäten für Wohntransformatoren 30/80/100/200/315/400/500 KVA.
Energieeffizienzniveau:
Muss GB 20052-2020 Level 2-Energieeffizienzstandards erfüllen, wobei keine Verluste ohne Ladung um 15% -20% im Vergleich zum vorherigen nationalen Standard reduziert werden.
Isolationsniveau:
Hochspannungs-Seitungsfrequenz standspalten
Typisches Konfigurationsschema:
| Elemente | Stadtplan | Programm des ländlichen Raums |
| Installationshöhe | Größer als oder gleich 3 m vom Boden | Größer oder gleich 2,5 m vom Boden entfernt |
| Schutzniveau | IP44 (spritzer) |
IP23 (gegen vertikales Tropfen geschützt) |
| Sicherungsauswahl | HRW12-10/100A | HRW11-10/63A |
| Parameter | Spezifikation |
|---|---|
| Nennkapazität | 30–500 KVA45 |
| HV/LV -Spannung | 10kV → 380 V/220 V5 |
| Isolierung führt | Querschnitt größer oder gleich 50 mm², Phasenabstand größer oder gleich 500 mm4 |
| Erdungswiderstand | Integriertes Erdungssystem weniger als oder gleich 4 Ω4 |
Technische Spezifikationen der Kernkomponente
Kernsystem
Materialien und Verarbeitung:
▸ Made aus DQ151-35 Kälte, körnig orientierter Siliziumstahlblätter (GB/T 2521)
▸ Laminierungskoeffizient größer oder gleich 0,96, No-Load-Verlust weniger als 65 W (konform mit GB/T 6451)
Strukturelle Merkmale:
Kernbeinquerschnitt: Stapelung mit 7 Stapeln. Gelenktyp: 45 Grad abgeschrägtes Gelenk (reduziert die Hystereseverluste).
Wicklungssystem
| Parameter | Hochspannungswicklung (10 kV) | Niedrige Spannungswicklung (0,4 kV) |
| Leitertyp | ZB-0.45 Papierbedeckung rechteckiger Kupferdraht | TMR2-12 × 2,5 Kupfer-Busbank |
| Isolationsgrad | Grad A (105 Grad) | 155 Grad F (155 Grad) |
| Drehung der Spannung standhalten | 3kV/1 Minute ohne Aufschlüsselung | 2,5 kV/1 min ohne Aufschlüsselung |
Isolierölindex
Physische Eigenschaften: Kinematische Viskosität (40 Grad): weniger oder gleich 9,6 mm²/s Blitzpunkt (geschlossener Tasse): größer oder gleich 135 Grad dielektrischer Verlustfaktor (90 Grad): weniger oder gleich 0,005
Chemische Eigenschaften: ▸ Säurewert weniger oder gleich 0,03 mgkoh/g ▸ Wassergehalt weniger als 15 ppm (GB/T 7600)
