Wie wirken sich Kernverluste auf den Wirkungsgrad eines 1500-kVA-Dreiphasen-Öltransformators aus?

Im Bereich der industriellen Energieverteilung ist die1500 kVA Dreiphasen-Öltransformatordient als entscheidendes Rückgrat für Fabriken, Gewerbekomplexe und Umspannwerke.



Als professioneller Transformatorenhersteller mit über 18 Jahren Erfahrung und einer 30.000 Quadratmeter großen Produktionsanlage weiß GNEE Electric, dass jedes eingesparte Watt direkt zu Ihrem Geschäftsergebnis beiträgt.



Bei der Bewertung der Gesamtbetriebskosten für a1500 kVA Dreiphasen-ÖltransformatorEffizienz steht an erster Stelle. Während Kupferverluste (Lastverluste) mit der Last schwanken,Kernverluste (keine-Lastverluste)bleiben rund um die Uhr, 365 Tage im Jahr konstant.



Dieser Artikel bietet einen technischen Einblick in die Frage, wie sich Kernverluste (Hysterese und Wirbelströme) auf die Gesamteffizienz Ihrer 1500-kVA-Einheit auswirken, warum sie für die globale Energiekonformität wichtig sind (wie DOE 2016 oder Ecodesign Tier 2) und wie die technischen Optimierungen von GNEE Ihnen Tausende an Betriebskosten einsparen können.

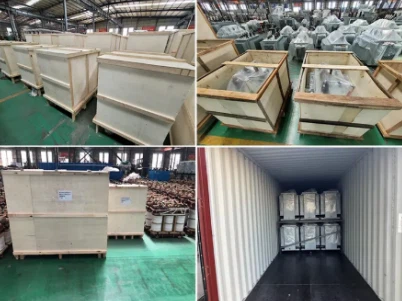

GNEE Factory lädt 1500-kVA-Dreiphasen-Öltransformator für den Versand





Bevor wir uns mit der Physik von Verlusten befassen, ist es wichtig zu wissen, wer hinter Ihrer Ausrüstung steht. GNEE ist nicht nur ein Händler; wir sind einISO9001:2015 zertifizierter Herstellerspezialisiert auf Elektrogeräte. Unsere Anlage verfügt über eine Jahreskapazität von 50.000-Tonnen und ein technisches Team von über 200 Experten, die sich der Forschung und Produktion energieeffizienter elektrischer Geräte widmen.



Wir halten uns strikt daranIEC 60076UndGB 1094Standards, um sicherzustellen, dass jeder1500 kVA Dreiphasen-ÖltransformatorDas Material, das unser Dock verlässt, entspricht den internationalen Sicherheits- und Leistungsvorschriften. Wenn Sie sich für GNEE entscheiden, kaufen Sie direkt von der Quelle-, eliminieren Zwischenhändler und stellen sicher, dass hochwertige Materialien wie hochwertiger CRGO-Siliziumstahl (Cold Rolled Grain Oriented) und Kupferwicklungen mit hoher{3}}Leitfähigkeit verwendet werden.





Um ein Effizienzproblem zu lösen, muss man zunächst seinen Ursprung verstehen. In einem1500 kVA Dreiphasen-ÖltransformatorDer Magnetkern ist das Herzstück des Geräts. Selbst wenn die Sekundärseite (Niederspannungsseite) getrennt ist und die Last keinen Strom bezieht, verbraucht der Transformator immer noch Strom, indem er einfach mit Strom versorgt wird.

Dieser Verbrauch ist derKernverlust, auch bekannt alsNein-Lastverlust (PnL)oder Eisenverlust.

Kernverluste bestehen hauptsächlich aus zwei unterschiedlichen Phänomenen, die innerhalb der Siliziumstahllamellen auftreten:



Hystereseverluste: Die magnetische Reibung

Bei jedem Wechselstrom (AC) müssen sich die magnetischen Domänen im Kern neu ausrichten, um das Magnetfeld umzukehren. Diese Neuausrichtung erfordert Energie, ähnlich wie das Aneinanderreiben der Hände Wärme erzeugt.

• Die Formel:Der Hystereseverlust ist proportional zur Frequenz (f) und der Fläche der Hystereseschleife.
• Auswirkungen:Ist das Kernmaterial minderwertig, ist die „Reibung“ höher. Bei einer 1500-kVA-Einheit, die mit 50 Hz oder 60 Hz betrieben wird, ist diese ständige Neuausrichtung für einen erheblichen Teil des Leerlaufverlusts verantwortlich.



Wirbelstromverluste: Zirkulationsströme

• Nach dem Faradayschen Gesetz induziert das magnetische Wechselfeld Spannungen im Kernmaterial selbst. Dadurch entstehen zirkulierende Strömungen (Wirbelströme), die im Stahl fließen.
• Das Problem:Diese Ströme erzeugen Widerstandswärme (I²R-Verlust), ohne nützliche Arbeit zu leisten.
• Die Lösung:Aus diesem Grund werden Transformatorkerne laminiert (dünne, voneinander isolierte Bleche). Dünnere Lamellen schränken den Weg dieser Ströme ein und reduzieren so die Verluste drastisch. Moderne hocheffiziente Transformatoren verwenden ultradünne Lamellen (0,23 mm oder 0,27 mm), um dem entgegenzuwirken.





Effizienz in einem1500 kVA Dreiphasen-Öltransformator is calculated by dividing the output power by the input power. While a 1500kVA transformer often operates at >99 % Wirkungsgrad, derUnterschiedZwischen 99,4 % und 99,6 % bedeuten Hunderte von Kilowattstunden, die jährlich verschwendet werden.



Die „Always-On“-Strafe

Im Gegensatz zu Lastverlusten, die mit dem Quadrat des Stroms variieren (bei geringer Last sind die Lastverluste minimal),Kernverluste sind konstant. Bei einer 1500-kVA-Einheit, die eine Fabrik versorgt, die rund um die Uhr in Betrieb ist, aber nur 8 Stunden lang mit voller Kapazität läuft, fallen in allen 24 Stunden Kernverluste an. Im Laufe eines Jahres können sich diese festen Verluste je nach den örtlichen Tarifen auf Zehntausende Dollar an verschwendetem Strom summieren.



Thermischer Stress und Alterung

Kernverluste äußern sich als Wärme. Wenn ein Transformator hohe Kernverluste aufweist, steigt die Innentemperatur des Kerns. Da der Kern in Öl eingetaucht ist, zerstört übermäßige Hitze die Isoliereigenschaften des Transformatoröls und der die Wicklungen umgebenden Papierisolierung. Bei jedem Anstieg um 8 bis 10 Grad über die Nenntemperatur verlängert sich die Lebensdauer der Isolierung1500 kVA Dreiphasen-Öltransformatorhalbiert.



Interner Kern und Kupferwicklungsstruktur eines 1500-kVA-Dreiphasen-Öltransformators





Zur Erfüllung moderner Energiestandards (z. B. Tier-2-Anforderungen in Europa oder NEMA Premium in den USA) ist eine hohe-Qualität erforderlich1500 kVA Dreiphasen-Öltransformatormüssen bestimmte Verlustwerte einhalten. Bei GNEE stellen wir Transformatoren der Serien S13 und S15 her, die fortschrittliche Materialien verwenden, um die oben genannten Auswirkungen zu minimieren.



Nachfolgend finden Sie eine Standard-Referenztabelle für einen Öltransformator mit 1500 kVA und 11 kV/0,4 kV. Beachten Sie, dass ein geringerer Leerlaufverlust (Kernverlust) direkt mit einer höheren Effizienz korreliert.

Parameter	Standardwert (Serie S11)	GNEE Hoher-Effizienzwert (Serie S13/S15)	Auswirkungen auf die Effizienz
Nennleistung	1500 kVA	1500 kVA	–
Kernverlust (Kein-Lastverlust)	~2100 W – 2300 W	~1016 W – 1350 W	Reduziert ständige Energieverschwendung um ca. 40 %
Lastverlust (Wicklungsverlust)	~12000 W – 14000 W	~11286 W (Kupfer)	Hohe Leitfähigkeit reduziert Hitze
Kein-Ladestrom	~0.6% – 0.7%	Weniger als oder gleich 0,2 % – 0,5 %	Zeigt einen überlegenen Magnetkreis an
Impedanzspannung	5% – 6%	5 % (Standard)	Stabilität der Netzanbindung
Effizienz (bei 75 Grad)	~99.2%	>99.54%	Erhebliche OPEX-Einsparungen





Bei GNEE montieren wir nicht nur Komponenten; Wir entwickeln Effizienz. Reduzierung der Kernverluste in a1500 kVA Dreiphasen-Öltransformatorerfordert eine Kombination aus überlegener Materialwissenschaft und Präzisionsfertigung.



Hochwertiger CRGO-Siliziumstahl

Wir verwenden erstklassigen CRGO-Stahl (Cold Rolled Grain Oriented), beispielsweise die Materialien 23ZH90 oder 27ZH95. Im Gegensatz zu Standardstahl ist CRGO magnetisch anisotrop, was bedeutet, dass es speziell dafür entwickelt wurde, den Magnetismus problemlos in Walzrichtung zu leiten und gleichzeitig Verlusten in andere Richtungen standzuhalten. Dadurch wird der Hystereseverlust direkt reduziert.



Abgestuftes Kerndesign

Der Querschnitt unseres Kerns ist kein einfaches Rechteck. Wir verwenden eine mehrstufige „gestufte“ Konfiguration (die sich einem Kreis annähert). Dadurch wird der geometrische Spalt zwischen Kern und Wicklungen verringert, die Flussverteilung optimiert und Streuverluste reduziert.



Fortgeschrittene Glühprozesse

Beim Schneiden von Siliziumstahl entstehen mechanische Spannungen an den Kanten, die zu höheren Kernverlusten führen. GNEE nutzt Spannungsfreiglühöfen nach dem Kernschneiden, um die magnetischen Eigenschaften des kornorientierten Stahls wiederherzustellen und so sicherzustellen, dass im Endprodukt der theoretisch geringe Verlust des Materials erreicht wird1500 kVA Dreiphasen-Öltransformator.



CRGO-Siliziumstahlkerne für die Produktion von 1500-kVA-Dreiphasen-Öltransformatoren





Lassen Sie uns die Physik in Dollar umrechnen. Für einen1500 kVA Dreiphasen-ÖltransformatorBetrieb rund um die Uhr in einem Rechenzentrum oder einer Industrieanlage:

• Szenario A (Standardtransformator):Kernverlust=2100W
• Szenario B (GNEE Low-Loss Transformer):Kernverlust=1100W
• Unterschied:1000 W (1 kW)
• Jährlicher Energieabfall (Standard vs. GNEE):
• 1 kW × 24 Stunden × 365 Tage =8.760 kWh pro Jahr eingespart.



Bei einem industriellen Tarif von 0,12 US-Dollar pro kWh führt allein die Reduzierung der Kernverluste zu Einsparungen1.051,20 $ jährlich. Über eine Lebensdauer von 25 Jahren also$26,280in reiner Ersparnis, die oft den anfänglichen Aufschlag für ein hocheffizientes Modell innerhalb der ersten 2–3 Jahre rechtfertigt.



Häufig gestellte Fragen (FAQs)



Unterscheiden sich die Kernverluste, wenn der 1500-kVA-Dreiphasen-Öltransformator mit halber Last läuft?
Nein. Kernverluste sind spannungs-abhängig, nicht strom-abhängig. Solange die Primärspannung anliegt, bleiben die Kernverluste konstant, unabhängig davon, ob die Last 0 % oder 100 % beträgt.



Beeinflusst die Ölsorte die Kernverluste?
Nein. Das Öl (mineralisch oder pflanzlich) ist ein kühlendes und isolierendes Medium. Es verwaltet dieKonsequenzenvon Kernverlusten (Wärme), hat jedoch keinen Einfluss auf die elektromagnetische Erzeugung von Hysterese oder Wirbelströmen.



Wie wirkt sich die Frequenz auf die Kernverluste in meiner 1500-kVA-Einheit aus?

Kernverluste sind direkt proportional zur Frequenz. Bei einem für 50 Hz ausgelegten Transformator, der mit 60 Hz betrieben wird, kommt es zu einem leichten Anstieg des Kernverlusts (und einer möglichen Sättigung), weshalb GNEE die Designs an spezifische Netzanforderungen anpasst.



Kann ein ölgefüllter 1500-kVA-Transformator individuell angepasst werden?
Ja, ein ölgefüllter 1500-kVA-Transformator kann je nach Projektanforderungen hinsichtlich Spannungsverhältnis, Frequenz, Vektorgruppe wie Dyn11, Kühlmethode (ONAN/ONAF), Impedanz und Gehäusedesign angepasst werden.



Welche Standards gelten für einen 1500-kVA-Dreiphasen-Öltransformator?
Die meisten dreiphasigen ölgefüllten 1500-kVA-Transformatoren sind gemäß IEC 60076, ANSI/IEEE-Standards oder anderen internationalen und regionalen Spezifikationen ausgelegt.



Was sind die Hauptkomponenten eines 1500-kVA-Öltransformators?
Zu den Hauptkomponenten gehören der laminierte Kern, Primär- und Sekundärwicklungen, Transformatoröl, Tank, Kühler, Ausdehnungsgefäß, Buchsen, Stufenschalter und Schutzvorrichtungen wie Buchholzrelais.



Wie wird ein 1500-kVA-Öltransformator hergestellt?
Der Produktionsprozess umfasst das Schneiden und Stapeln des Kerns, das Wickeln der Spule, das Trocknen der Isolierung, die Montage aktiver Teile, die Tankherstellung, das Einfüllen von Öl unter Vakuum und die Endmontage.





VerständnisWie sich Kernverluste auf den Wirkungsgrad eines 1500-kVA-Dreiphasen-Öltransformators auswirkenist der erste Schritt zu einer niedrigeren Stromrechnung und einem umweltfreundlicheren Betrieb. Hohe Kernverluste führen zu übermäßiger Hitze, einer verkürzten Lebensdauer der Isolierung und erheblichen langfristigen Betriebskosten.



Bei GNEE kombinieren wir 18+ Jahre Fertigungskompetenz, ISO-zertifizierte Prozesse und hochwertige Materialien wie CRGO-Stahl, um Transformatoren zu liefern, die internationale Effizienzstandards nicht nur erfüllen, sondern sogar übertreffen.
