500-kVA-Trockentransformatoren-Typ: Kupfer-gewickelt vs. Aluminium-gewickelt?

Für einen500-kVA-Trockentransformator-, Wicklungen sind das Herzstück der Einheit. Sie wirken sich direkt auf die elektrische Leitfähigkeit, das Wärmemanagement, die Kurzschlussfestigkeit und die langfristige Zuverlässigkeit aus. Kupfer und Aluminium sind die beiden vorherrschenden Materialien mit jeweils unterschiedlichen Vorteilen.

• KupferBietet eine höhere Leitfähigkeit (58 MS/m gegenüber 35,4 MS/m für Aluminium) und eine hervorragende Kriechfestigkeit.
• Aluminiumist leichter (ca. 30 % geringere Dichte) und im Allgemeinen wirtschaftlicher. Die „bessere“ Wahl hängt jedoch von Ihrer spezifischen Anwendung, Ihrem Lastprofil und Ihrem Budget ab. Das Ingenieurteam von GNEE bewertet diese Faktoren, um die optimale Lösung zu empfehlen, die IEC/ANSI-Konformität und jahrelangen störungsfreien Betrieb gewährleistet.



In diesem Artikel erläutern wir jeden technischen und kommerziellen Aspekt von500-kVA-Trockentransformatoren-Verwendung von Kupfer- oder Aluminiumwicklungen – von Verlusten und Temperaturanstieg bis hin zu Installationsflächen und Lebenszykluskosten. Am Ende wissen Sie genau, welches Material zu Ihrem Projekt passt und warum die Zusammenarbeit mit einem erfahrenen Hersteller wie GNEE Qualität und Wert garantiert.





Bevor wir die Leistung vergleichen, finden Sie hier ein technisches Datenblatt für einen typischen 500-kVA-Trockentransformator (11 kV/0,4 kV, Dyn11, 50/60 Hz). Die Werte basieren auf den Produktionsaufzeichnungen von GNEE und internationalen Standards (IEC 60076-11, IEEE C57.12.91).



Parameter	Kupfer-gewickelt, 500 kVA trocken-Typ	Aluminium-Wickelt 500 kVA Trocken-Typ
Leitfähigkeit (20 Grad)	58 MS/m (100 % IACS)	35,4 MS/m (~61 % IACS)
Querschnitt-erforderlicher Querschnitt (relativ)	1x (Grundlinie)	~1.6x
Gewicht der Wicklungen (ca.)	180-210 kg	90-110 kg
Gesamtgewicht des Transformators	~1350 kg	~1150 kg
Keine-Lastverluste (P0)	~780 W	~800 W (ähnlicher Kern)
Lastverluste (Pk bei 120 Grad)	~4900 W	~5500 W
Kurzschluss-beständig	Hervorragend (hohe mechanische Festigkeit)	Gut (mit dem richtigen Design)
Wärmeleitfähigkeit	401 W/m·K	237 W/m·K
Typischer Temperaturanstieg	95-100 K	100-110 K (größere Kühlflächen)
Relative Materialkosten	Höher (~40–50 % mehr als Al)	Untere

Die Werte sind Richtwerte; Die tatsächlichen Daten hängen von der Spannungsklasse, dem Isolationsgrad und der Designoptimierung ab. GNEE stellt für jede Einheit zertifizierte Prüfberichte zur Verfügung.

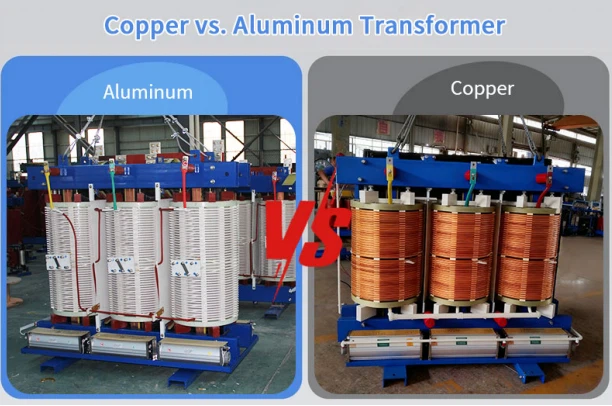

Kupferwicklungen und Aluminiumwicklungen für 500-kVA-Trockentransformatoren



Kupferwicklungen: Höhere Leitfähigkeit, kleinerer Platzbedarf

Dank der höheren Leitfähigkeit nehmen Kupferwicklungen bei gleicher Stromstärke weniger Platz ein. Dies ermöglicht eine kompaktere Kern-Spulenanordnung, wodurch die Gesamtabmessungen des Transformators im Vergleich zu Aluminiumkonstruktionen um etwa 10-15 % reduziert werden. Kupfer weist außerdem eine hervorragende Wärmeleitfähigkeit auf, was zu niedrigeren Hotspot-Temperaturen und einer besseren Überlastfestigkeit führt. Für Projekte mit begrenztem Platzangebot (z. B. Umspannwerke, Windkraftanlagen) eignet sich eine Kupferwicklung500-kVA-Trockentransformator-wird trotz der höheren Vorabkosten oft bevorzugt.



Aluminiumwicklungen: Leichter und wirtschaftlicher

Die geringere Dichte von Aluminium macht die Wicklungsstruktur deutlich leichter – etwa die Hälfte des Gewichts von Kupfer bei gleichem elektrischen Widerstand. Dies reduziert die Versandkosten und erleichtert die Installation (kein schweres Hebezeug). Der niedrigere Rohstoffpreis macht Aluminium-gewickelte Transformatoren im Voraus um 25-35 % günstiger. Aufgrund des höheren spezifischen Widerstands muss der Querschnitt jedoch größer sein, was häufig verstärkte mechanische Stützen erfordert. Moderne Wickeltechniken für Aluminium (z. B. Folienwickeln mit Epoxidharz) haben die bisherigen Bedenken hinsichtlich Anschlüssen und Kriechen weitgehend ausgeräumt.





Bei der Bewertung500-kVA-Trockentransformatoren-, ist die reale -Leistung unter Last von größter Bedeutung. Lassen Sie uns Verluste, Temperaturanstieg und Effizienz analysieren.

Lastverluste und Effizienz

Der geringere spezifische Widerstand von Kupfer führt direkt zu geringeren I²R-Verlusten. Bei einer 500-kVA-Einheit bei 80 % Auslastung können Kupferwicklungen die Lastverluste im Vergleich zu einer gleichwertigen Aluminiumkonstruktion um 10–15 % reduzieren. Über eine Lebensdauer von 20 Jahren kann dieser Effizienzunterschied die höheren Anfangsinvestitionen ausgleichen, insbesondere bei Anwendungen im Dauerbetrieb (z. B. Rechenzentren, Industrieanlagen). Für intermittierende oder saisonale Belastungen könnten die niedrigeren Anschaffungskosten von Aluminium attraktiver sein. GNEE bietet Verlustberechnungen an, die auf Ihren spezifischen Arbeitszyklus zugeschnitten sind – fordern Sie eine kostenlose Energiekostenanalyse von unserem Team an.



Wärmemanagement und Überlastfähigkeit

Die überlegene Wärmeleitfähigkeit von Kupfer (401 gegenüber 237 W/m·K) ermöglicht eine schnellere Wärmeableitung von den heißen Stellen der Wicklung. Dies führt zu einer gleichmäßigeren Temperaturverteilung und einer bis zu 15 % höheren kurzzeitigen Überlastfähigkeit. Aluminium-gewickelte Transformatoren erfordern typischerweise größere Kühlkanäle oder Umluftventilatoren, um eine ähnliche thermische Leistung zu erreichen. Für raue Umgebungen (hohe Umgebungstemperatur, staubige Bedingungen) ist Kupfer oft die sicherere Wahl. Die Designsoftware von GNEE simuliert das thermische Verhalten, um sicherzustellen, dass die Isolierung der Klasse F oder H unabhängig vom Material innerhalb der Grenzen bleibt.





Basierend auf Tausenden von Installationen empfiehlt GNEE die folgenden Richtlinien:



Kupfer-gewickelter 500-kVA-Trockentransformator-:Rechenzentren, industrielle kontinuierliche Prozesse, Anlagen für erneuerbare Energien (Solar/Wind), Meeresumgebungen, Krankenhäuser und alle Anwendungen mit hohem Fehlerstrom oder 24/7-Betrieb.



Aluminium-gewickelter 500-kVA-Trockentransformator-:Gewerbliche Gebäude, Wohnkomplexe, landwirtschaftliche Anlagen, temporäre Energieversorgung und Projekte mit strengen Budgetbeschränkungen und geringen jährlichen Betriebsstunden.



Auch Hybriddesigns (Kupfer-HV, Aluminium-LV) sind möglich, um Kosten und Leistung in Einklang zu bringen. Die Ingenieure von GNEE helfen Ihnen bei der Auswahl der optimalen Konfiguration basierend auf Lastprofil, Umgebungsbedingungen und ROI-Erwartungen.







Sowohl Kupfer- als auch Aluminiumkonstruktionen erfordern eine professionelle Installation.



Besonderes Augenmerk muss auf Aluminiumanschlüsse gelegt werden: Verwenden Sie Bi--Stecker oder Anti--Oxidationspaste, um galvanische Korrosion zu verhindern.



Kupferanschlüsse sind einfacher.



Die Wartungsintervalle sind ähnlich: jährliche thermografische Inspektion, Reinigung der Lüftungswege und Isolationswiderstandsprüfung.



GNEE bietet detaillierte Handbücher und Fernunterstützung für alle unsere500-kVA-Trockentransformatoren-Dadurch ist eine lange Lebensdauer unabhängig vom Wickelmaterial gewährleistet.





GNEE ist ein nach ISO 9001:2015 zertifizierter Hersteller mit einem hauseigenen Forschungs- und Entwicklungsteam, einem kompletten Testlabor (einschließlich Teilentladungs-, Impuls- und Temperaturanstiegstests) und einer globalen Exportbilanz (Europa, Amerika, Südostasien, Afrika). Wir bieten:

Maßgeschneiderte Designs – Kupfer oder Aluminium, jede Impedanz, jedes Gehäuse (IP00 bis IP65)

• Beglaubigte Tests durch Dritte-(SGS, BV, TÜV) verfügbar
• 12 Monate Garantie und lebenslanger technischer Support
• Wir bietenweltweiter After-Sales-Service mit vollständiger-Abdeckung-.
• Schnelle Lieferzeit (15–25 Tage für 500-kVA-Geräte)
• Wettbewerbsfähige Fabrik-Direktpreise

Unser Ingenieursteam hat Hunderte von Wickelmaterialproblemen gelöst – wir laden Sie ein, dieses Fachwissen zu nutzen. Kontaktieren Sie GNEE noch heute für eine unverbindliche Beratung und ein detailliertes, auf Ihr Projekt zugeschnittenes Angebot.





Es gibt kein allgemein „bestes“ Material – die Entscheidung dazwischenKupfer-gewickelte und Aluminium-gewickelte 500-kVA-Trockentransformatoren-hängt von Ihren spezifischen Prioritäten ab: Vorabbudget, Energieeffizienz, mechanische Robustheit und Anwendungskritikalität. Kupfer eignet sich hervorragend für Umgebungen mit hoher{1}Leistung und kontinuierlicher{{2}Beanspruchung, während Aluminium eine wirtschaftliche Lösung für Projekte mit geringerem{3}Belastungsaufwand oder Budget- bietet. Als erfahrener Hersteller liefert GNEE bei beiden Optionen höchste Qualität, abgesichert durch umfassende Tests und Garantien.



Sind Sie bereit, Ihren Transformator zu spezifizieren?

Teilen Sie Ihre Lastdetails, Umgebungsbedingungen und Ihr Zielbudget mit – unsere Ingenieure werden innerhalb von 24 Stunden mit einer professionellen Empfehlung und einem wettbewerbsfähigen Angebot antworten.



Fordern Sie ein Angebot an



Was ist ein 500-kVA-Trockentransformator?

Ein 500-kVA-Trockenverteilungstransformator istein elektrischer Transformator, der Hochspannungsstrom auf eine niedrigere, nutzbare Spannung umwandelt. Es nutzt Luft zur Kühlung und feste Isoliermaterialien und eignet sich daher ideal für Innen- und umweltsensible Anwendungen.



Was ist die maximale Spannung für einen Trockentransformator?

Traditionell werden Trockentransformatoren-für Verteilungs- und Industrieanwendungen mit einer Nennleistung und -spannung von nicht mehr als verwendet15 MVA und 36 kV. Hitachi Energy bietet jetzt auch Trockentransformatoren für die Spannungsklassen 52 kV und 72,5 kV mit einer Leistung von bis zu 63 MVA an.



Wie viel Last kann ein 500-kVA-Transformator bewältigen?

Normalerweise sollte die Auslastung des Verteilungstransformators 70 % bis 85 % betragen. Daher beträgt die tatsächliche Leistung, die ein 500-kVA-Transformator treiben kann, aus Sicherheitsgründen280 kW-340 kW.



Was ist besser, Kupfer- oder Aluminiumwicklungen in Transformatoren?

Während sowohl Kupfer- als auch Aluminiumwicklungen die gleichen allgemeinen Funktionen für Nieder- und Mittelspannungstransformatoren erfüllen,In puncto Zuverlässigkeit übertrifft Kupfer Aluminium. Aluminium hat nur 62 % der elektrischen Leitfähigkeit von Kupfer, was Kupfer zu einem viel effektiveren Leiter macht.
