Erklärte Kühlmethoden für Öltransformatoren: ONAN vs. ONAF in realen Projekten

Bei der Auswahl eines Öltransformators -Kühlmethoden für Öltransformatorensind nicht nur ein technisches Detail-Sie bestimmen direkt, wie viel Last Ihr Transformator sicher bewältigen kann, wie lange er hält und ob er in Ihren vorhandenen Installationsraum passt. In realen-Projekten ist Wärme der größte Feind der Transformatorisolierung. Die Wahl der falschen Kühlmethode führt zu beschleunigter Alterung, unerwarteter Leistungsminderung oder sogar vorzeitigem Ausfall.

Als professioneller Transformatorenhersteller mit über 18 Jahren Exporterfahrung,GNEEhat Hunderten von Kunden dabei geholfen, diese Fallstricke zu vermeiden. In diesem Leitfaden werden die beiden häufigsten erläutertKühlmethoden für Öltransformatoren-ONANUndONAF-aus praktischer Projektperspektive, damit Sie die richtige Wahl für Ihr Umspannwerk, Ihre Industrieanlage oder Ihr Gewerbegebäude treffen können.



GNEE-Fabrik – Öl-Transformatoren

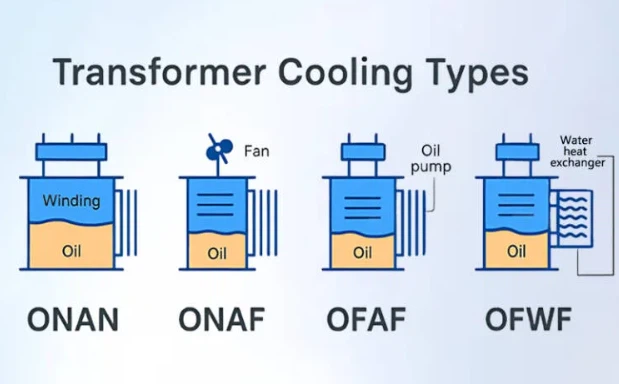

Internationale Standards (IEC 60076, IEEE C57) klassifizierenKühlmethoden für ÖltransformatorenVerwendung von Buchstabencodes, die die Ölzirkulation und Luftkühlung beschreiben:



Kühlmethode	Ölzirkulation	Luftkühlung	Typische Anwendung
ONAN	Natürlich	Natürlich	Verteilungstransformatoren, stabile Lasten
ONAF	Natürlich	Gezwungen (Fans)	Industriespitzen, heißes Klima
OFAF	Erzwungen (Pumpen)	Gezwungen	Hohe Kapazität, kompakte Standorte
ODAF	Regie erzwungen	Gezwungen	Große Versorgungstransformatoren

Für die meisten Verteilungs- und mittleren{0}}Energieprojekte (1000 kVA–2500 kVA)ONANUndONAFsind die relevantesten. Sie verfügen über die gleiche natürliche Ölzirkulation, unterscheiden sich jedoch in der Art und Weise, wie die Wärme von der Kühleroberfläche abgeführt wird.





ONAN (Öl Natural Air Natural)ist die einfachste und am weitesten verbreitete Kühlmethode. Die Wärme vom Kern und den Wicklungen erwärmt das Öl, das auf natürliche Weise nach oben steigt und zu den Kühlkühlern fließt. Kühleres Öl sinkt ab und erzeugt einen natürlichen Konvektionskreislauf. Die Umgebungsluft strömt über die Heizkörper-ebenfalls auf natürliche Weise, ohne Ventilatoren.

Hauptvorteile von ONAN:

• Keine beweglichen Teile → äußerst zuverlässig
• Kein Hilfsstromverbrauch
• Leiser Betrieb (ideal für Wohn- oder Krankenhausbereiche)
• Geringer Wartungsaufwand (nur Ölprüfungen)



Einschränkungen:

• Kühlleistung durch natürlichen Luftstrom begrenzt
• Erfordert eine gute Belüftung und Freiraum rund um den Transformator
• Nicht geeignet für dauerhafte Überlastung oder hohe Umgebungstemperaturen

In realen Projekten eignet sich ONAN am bestenstabile Lastprofile(durchschnittliche Last kleiner oder gleich 80 % der Nennleistung), gemäßigtes Klima und Installationen mit viel Platz für natürliche Luftbewegung.





ONAF (Oil Natural Air Forced)behält die gleiche natürliche Ölzirkulation bei, fügt aber hinzuexterne VentilatorenDadurch wird Luft über die Kühler gedrückt. Lüfter sind in der Regel temperaturgesteuert-sie werden nur aktiviert, wenn die Öl- oder Wicklungstemperatur einen festgelegten Schwellenwert überschreitet.





Hauptvorteile von ONAF:

• Erhöht die Wärmekapazität um25–40%im Vergleich zu ONAN
• Ermöglicht eine sichere kurzfristige Überlastung (z. B. 3.125 kVA aus einer 2.500-kVA-Einheit)
• Hilft in heißen Klimazonen oder schlecht belüfteten Umspannwerken in Innenräumen
• Bietet Spielraum für zukünftige Erweiterungen, ohne einen größeren Transformator kaufen zu müssen



Kompromisse-:

• Zusätzliche Kosten für Lüfter, Bedienfeld und Hilfsstrom
• Ventilatoren erzeugen mäßigen Lärm (65–70 dB)
• Erfordert eine regelmäßige Inspektion und Reinigung des Ventilators

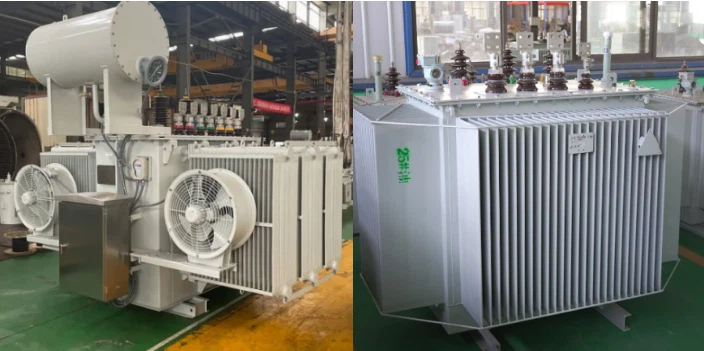

Parameter	ONAN	ONAF
Ölzirkulation	Natürlich	Natürlich
Luftkühlung	Natürlich	Gezwungen (Fans)
Tragfähigkeit	Bewertet (100 %)	Bis zu 140 % der ONAN-Bewertung
Hilfsenergie	Keiner	Erforderlich (zeitweise)
Geräuschpegel	Sehr niedrig (~55 dB)	Mäßig (~68 dB mit Lüfter)
Wartung	Minimal	Wartung des Ventilators alle 6–12 Monate
Am besten für	Stabile Ladung, ruhige Standorte	Variable/Spitzenlasten, heißes Klima





Szenario 1 – Industrieanlage mit stabiler Last

Eine Fabrik läuft rund um die Uhr mit 70–80 % der Transformatorleistung. Die Umgebungstemperatur ist moderat. Die Belüftung ist gut.
Empfehlung:ONAN – niedrigste Lebenszykluskosten, höchste Zuverlässigkeit.



Szenario 2 – Umspannwerk in einem heißen Klima

Der Transformatorraum hat eine begrenzte Luftzirkulation. Die Sommertemperaturen überschreiten 40 Grad. Die Belastung variiert saisonal.
Empfehlung:ONAF – Zwangsluft gleicht schlechte natürliche Konvektion aus.

Szenario 3 – Zukünftige Erweiterung erwartet

Die aktuelle Last beträgt 2000 kVA, wird aber innerhalb von 3 Jahren auf 3000 kVA anwachsen. Das Budget ist heute knapp.
Empfehlung:ONAF-bereiter Transformator – ONAN jetzt kaufen, Ventilatoren später hinzufügen, wenn die Last steigt.





Unser Engineering-Team folgt einem bewährten 4-Stufen-Prozess:

1. Bewerten Sie Ihr Lastprofil– Durchschnitt, Spitze, Dauer, zukünftiges Wachstum.
2. Bewerten Sie die Installationsumgebung– Umgebungstemperatur, Belüftung, Platz, Lärmgrenzwerte.
3. Bringen Sie Vorabkosten und Lebenszykluszuverlässigkeit ins Gleichgewicht– Wir stellen ONAN- und ONAF-Angebote nebeneinander zur Verfügung.
4. Liefern Sie individuelle Empfehlungen– einschließlich Transformatordimensionierung, Lüfterkonfiguration (falls zutreffend) und Installationsrichtlinien.



Wir haben erfolgreich ONAN- und ONAF-Transformatoren an Projekte in geliefertSüdostasien, Afrika, der Nahe Osten und Südamerika– jeweils mit einer auf die örtlichen Gegebenheiten abgestimmten Kühlmethode.





Kühlmethoden für Öltransformatoren– konkretONAN gegen ONAF– sind keine Einheitsgröße-für alle-. ONAN bietet Ihnen Einfachheit, Geräuschlosigkeit und niedrige Kosten für stabile Lasten. ONAF bietet Flexibilität, Überlastfähigkeit und Widerstandsfähigkeit in heißen oder engen Räumen. Die richtige Wahl schützt die Isolierung Ihres Transformators, reduziert Ausfallzeiten und senkt die Gesamtlebenszykluskosten.



Sie sind sich immer noch unsicher, welche Kühlmethode zu Ihrem Projekt passt?
👉 Senden Sie noch heute Ihr Lastprofil, Ihre Umspannwerksfotos und die Umgebungstemperatur an GNEE.Unsere Techniker werden Ihnen innerhalb von 24 Stunden mit einer kostenlosen Empfehlung zur Kühlmethode, einem detaillierten Angebot für die ONAN- und ONAF-Versionen und einem Bericht zur Passgenauigkeitsprüfung antworten.



Fordern Sie ein Angebot an

FAQ



F1: Was sind Kühlmethoden für Öltransformatoren?

A:Kühlmethoden für Öltransformatoren sind Techniken, mit denen Wärme von den Wicklungen und dem Kern des Transformators an die Umgebung übertragen wird. Bei Öltransformatoren-beteiligt sich dies an der Zirkulation von Isolieröl und der Wärmeableitung über natürliche Luft oder Umluft.



F2: Was ist der Unterschied zwischen ONAN und ONAF?

A:ONAN (Oil Natural Air Natural) setzt vollständig auf natürliche Ölzirkulation und Luftkühlung. ONAF (Oil Natural Air Forced) fügt Lüfter hinzu, um den Luftstrom über die Heizkörper zu erzwingen und so die Wärmeableitung und Wärmekapazität bei hoher Last zu erhöhen.



F3: Wann sollte ONAF-Kühlung anstelle von ONAN verwendet werden?

A:ONAF wird bei hohen Umgebungstemperaturen, variablen Lastprofilen, Spitzenlastbedingungen oder wenn ein zukünftiges Lastwachstum erwartet wird, empfohlen. ONAN reicht in der Regel für stabile Lastanwendungen in moderaten Umgebungen aus.



F4: Kann ein ONAN-Transformator auf ONAF aufgerüstet werden?

A:In vielen Designs können ONAN-Transformatoren durch Hinzufügen externer Lüfter und Steuerkreise auf ONAF aufgerüstet werden. Dies ermöglicht eine zusätzliche Kühlung, ohne den Kern und die Wicklungsstruktur auszutauschen.



F5: Erhöht ONAF die Betriebskosten erheblich?

A:Moderne ONAF-Lüfter arbeiten nur, wenn die Öl- oder Wicklungstemperatur voreingestellte Schwellenwerte überschreitet. Daher ist der Energieverbrauch sporadisch und im Vergleich zu den Vorteilen einer erhöhten Wärmekapazität und Zuverlässigkeit normalerweise minimal.
