Druckentlastungsventile für Transformatoren: Der ultimative Leitfaden
May 27, 2026
Eine Nachricht hinterlassen
DerÜberdruckventilist eine Art Druckschutzgerät für Transformatoren. Wenn im Transformator ein schwerwiegender Fehler auftritt, zersetzt sich das Öl und erzeugt eine große Menge Gas. Da der Transformator im Wesentlichen ein versiegeltes Gefäß ist und das Verbindungsrohr zum Ausdehnungsgefäß einen relativ kleinen Durchmesser hat, kann der Druck allein mit diesem Rohr nicht effektiv und schnell gesenkt werden. Dies würde zu einem starken Druckanstieg im Kessel führen, der zum Bruch des Transformatorkessels führen könnte. Das Überdruckventil öffnet rechtzeitig und lässt einen Teil des Transformatoröls ab, um den Druck im Tank zu reduzieren. Sobald der Druck im Tank sinkt, schließt das Überdruckventil automatisch, um die Dichtheit des Tanks aufrechtzuerhalten.
Unser Unternehmen produziert Druckbegrenzungsventile in verschiedenen Modellen, Kalibern und Öffnungsdrücken. Die Produktmodelle reichen von der YSF4-Serie bis zur YSF16-Serie; Zu den wichtigsten Öleinspritzkalibern gehören Φ25 mm, Φ50 mm, Φ80 mm und Φ130 mm; Zu den Öffnungsdrücken gehören 15 kPa, 25 kPa, 35 kPa, 55 kPa, 70 kPa, 85 kPa und 138 kPa. Zusätzlich zu herkömmlichen elektrischen Alarmsignalen können die Produkte auch mit elektrischen Alarmsignalfunktionen für Computer ausgestattet werden, wodurch eine zweikanalige Ausgabe elektrischer Signale ermöglicht wird. Sie können Druckwertänderungen auch in einen 4~20-mA-Analogausgang umwandeln und können mit dem RS485-Kommunikationsprotokoll ausgestattet werden.
Merkmale unserer Druckentlastungsventile: eingebauter-elektrischer Schalter, hohe Sicherheit und Zuverlässigkeit, gute drei{1}sichere Leistung (feuchtigkeits-beständig, schimmelresistent-, salz-beschlagsicher) und praktische Verkabelung. Je nach Kundenwunsch können wir auch maßgeschneiderte Dienstleistungen für Anpassungstemperatur, spezielle Umgebungen, Kontaktkapazität, Steckdosenmethoden, Verkabelungsmethoden usw. anbieten.
Prinzip des Druckentlastungsventils
Funktionsprinzip des Druckentlastungsventils
Der Druckschutz wird durch Druckentlastungseinrichtungen erreicht. Wenn im Inneren des Transformators ein schwerwiegender Fehler auftritt, lässt die Druckentlastungsvorrichtung den durch die Ölausdehnung und -zersetzung entstehenden abnormalen Druck sofort ab und verhindert so Schäden am Tank und die daraus resultierenden größeren Verluste.
Es gibt zwei Arten von Druckentlastungsgeräten: die Sicherheitsentlüftung (explosionssicheres Rohr) und das Druckentlastungsventil. Die Sicherheitsentlüftung verwendet eine Berstscheibenstruktur, die bricht, um den Druck abzulassen, wenn der Innendruck des Transformators ansteigt. Das Überdruckventil ist eine Alternative zur Sicherheitsentlüftung und wird mittlerweile häufig verwendet. Seine Struktur besteht aus einer federbelasteten Scheibe; Wenn der Druck die Federkraft übersteigt, öffnet sich die Scheibe, um den Druck abzulassen. Der größte Vorteil ist die automatische Rückstellmöglichkeit.
Druckbegrenzungsventile erfordern in der Regel entsprechende Öffnungs- und Schließdrücke, wobei die Fehleröffnungszeit weniger als 2 ms beträgt. Daher müssen bei der Überprüfung des Druckbegrenzungsventils der Öffnungsdruck, der Schließdruck und die Öffnungszeit überprüft werden. Das Druckbegrenzungsventil ist mit Kontakten ausgestattet, die in Verbindung mit der Funktion des Ventils arbeiten und zur Signalalarmierung oder Auslösung dienen.

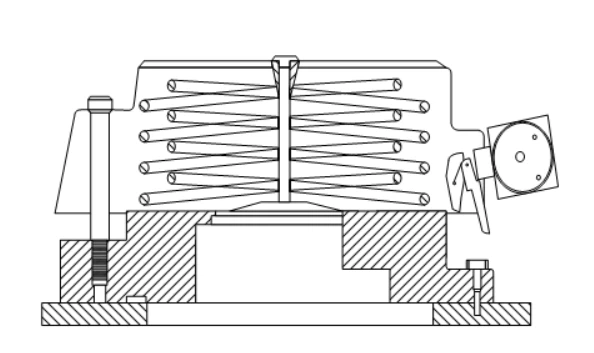

Interner Aufbau des Druckentlastungsventils
Installationsort und -menge
Der Ventilkörper wird in der Regel am Tankdeckel oder an der Seitenwand montiert, wobei die Anzahl entsprechend dem Gefälle des gesamten Ölvolumens konfiguriert wird. Bei der Typauswahl muss auch der Ölstand berücksichtigt werden, um sicherzustellen, dass das Ventil unter allen Betriebsbedingungen rechtzeitig an der „Verpuffungsfront“ öffnen kann.
Warum muss der Transformatorkessel mit einem „Überdruckventil“ ausgestattet sein?
Wenn im Transformator ein interner Fehler wie ein Kurzschluss, ein Lichtbogen oder eine starke Überhitzung auftritt, zersetzt sich das Isolieröl schnell. Gase wie Wasserstoff und Methan dehnen sich in einem Augenblick um ein Dutzendfaches Volumen aus, und der Druck im Tank kann in nur zehn Millisekunden 0,1 MPa überschreiten. Ohne wirksame Druckentlastung platzt der Stahltank im Bruchteil einer Sekunde und es kommt zu einer katastrophalen Kettenreaktion mit Explosionen, Bränden und Stößen, die das Stromnetz und die Sicherheit des Personals gefährden.
Das Überdruckventil ist die letzte Sicherheitslinie, die speziell für diesen „Lebens-{0}oder-Todesmoment entwickelt wurde und eine Explosion innerhalb von nur 0,001 Sekunden stoppt.
Hauptfunktionen (Verhinderung von Überdruckschäden im Transformator)
Explosionssicherer-Schutz und schnelle Druckentlastung
Wenn der Tankdruck ungewöhnlich ansteigt, kann das Überdruckventil innerhalb von Millisekunden aktiviert und der Druck abgelassen werden. Diese schnelle Reaktionscharakteristik verhindert effektiv, dass sich der Tank aufgrund von übermäßigem Druck verformt oder platzt, und macht ihn so zu einer wichtigen Sicherheitsvorrichtung, die die physische strukturelle Integrität des Transformators schützt.
Aufrechterhaltung der Abdichtung und Blockierung von Verunreinigungen
Nach Abschluss der Druckentlastung stellt sich der Ventilteller automatisch zurück und sorgt so für einen leichten Überdruck im Tank. Dadurch wird nicht nur der interne Überdruck abgebaut, sondern auch das Eindringen von Luft, Feuchtigkeit und Verunreinigungen von außen verhindert, wodurch eine Verschlechterung der Ölqualität und das Eindringen von Feuchtigkeit in die internen Komponenten verhindert und so ein langfristig stabiler Betrieb des Transformators gewährleistet wird.
Statusanzeige und Fehleralarm
Der rosa mechanische Anzeigestab, der am Ventilgehäuse angebracht ist, wird beim Druckentlasten vom Ventilteller angehoben und ragt 30–46 mm über die Schutzabdeckung hinaus, um den Betriebsstatus deutlich anzuzeigen (manuelles Zurücksetzen erforderlich). Einige Modelle verfügen über einen Signalschalter, der bei Druckentlastung einen elektrischen Alarm auslöst. Das Signal wird über einen Mikroschalter an das Überwachungssystem übertragen und ermöglicht so eine frühzeitige Fernwarnung bei Störungen.
Vorsichtsmaßnahmen für Betrieb und Wartung
Bei regelmäßigen Inspektionen der Dichtheit des Ventilgehäuses konzentrieren Sie sich darauf, zu prüfen, ob die Gummidichtungen gealtert sind oder Risse aufweisen. Es wird empfohlen, die Betriebsleistung einmal im Jahr zu testen: Setzen Sie das Ventil langsam mit trockenem Stickstoff bis zum eingestellten Öffnungswert unter Druck und notieren Sie den Öffnungsdruck und die Rückstellzeit. Beseitigen Sie im Winter Eisansammlungen am Ventilanschluss und prüfen Sie im Sommer, ob der Staubfilter verstopft ist. Wenn wiederholt Fehlbedienungen beobachtet werden, kann dies auf einen latenten internen Fehler im Transformator hinweisen.

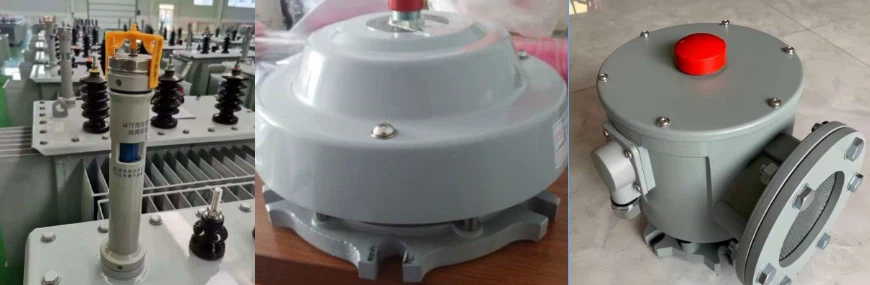

Druckentlastungsventile der YSF-Serie
Modellbeschreibung
Beschreibung: D- bedeutet mit gerichteter Einspritzung, K- bedeutet mit elektrischem Signal, SK (oder KK) - bedeutet mit doppeltem elektrischem Signal, J- bedeutet mit mechanischem Signal, TH- bedeutet für heiße und feuchte Zonen, TA- bedeutet für trockene tropische Zonen, T- bedeutet für trockene und heiße und feuchte Zonen, B- bedeutet mit Blockiervorrichtung.
Einbaulage:am Tankdeckel, am Liftsitz oder an der oberen Seitenwand des Tanks;
Umweltanforderungen: -30 Grad ~ 50 Grad; Anforderungen an die Arbeitsumgebung: -30 Grad ~ +115 Grad.
Druckbegrenzungsventile der YSF-Serie mit Durchmessern von 25 mm und 50 mm
Die Druckentlastungsventile der Serie YSF mit Durchmessern von 25 mm und 50 mm sind Vorrichtungen zum Schutz der Ölkammer von ölgefüllten elektrischen Geräten. Es wird hauptsächlich für Energieanlagen wie kastenförmige Umspannwerke, vollständig abgedichtete Transformatoren, Hochspannungsschalter, Leistungskondensatoren, Drosseln und Laststufenschalter verwendet.
Überdruckventil der YSF-Serie mit einem Durchmesser von 50 mm
Das Druckentlastungsventil der YSF4II-Serie mit einem Durchmesser von 50 mm ist ein neu entwickeltes und verbessertes Druckentlastungsventil. Dieses Produkt wird zum Schutz der Ölkammer von ölgefüllten elektrischen Geräten wie Transformatoren, Hochspannungsschaltern, Leistungskondensatoren, Drosseln und Laststufenschaltern verwendet. Der verbesserte Auslasskasten des Druckbegrenzungsventils verfügt über eine vernünftigere Verbindungsdichtung, eine überlegene Drei-Proof-Leistung und eine bequemere Installation und Entfernung der Verriegelung.
Druckbegrenzungsventile der YSF-Serie mit Durchmessern von 80 mm und 130 mm
Die Druckentlastungsventile der YSF4II-Serie mit Durchmessern von 80 mm und 130 mm eignen sich hauptsächlich für elektrische Produkte wie flüssigkeitsisolierte Transformatoren, Transformatoren, Laststufenschalter und Hochspannungsschalter. Wenn innerhalb der elektrischen Ausrüstung eine Störung vorliegt, öffnet sich das Ventil, um den Innendruck der Ausrüstung abzulassen. Wenn der Innendruck des Geräts auf den Schließdruck des Ventils sinkt, schließt das Ventil zuverlässig und verhindert so, dass Feuchtigkeit und Verunreinigungen von außen in das Innere des Geräts gelangen.
Druckbegrenzungsventile der YSF-Serie mit Durchmessern von 80 mm und 130 mm
Die Druckentlastungsventile der YSF9-Serie mit Durchmessern von 80 mm und 130 mm eignen sich hauptsächlich zur Druckentlastung in ölgefüllten Leistungstransformatoren, Leistungskondensatoren, Reaktoren und anderen Geräten, wenn der Öltankdruck den Grenzwert überschreitet; Sinkt der Druck im Kraftstofftank auf den Schließdruckwert des Ventils, schließt das Ventil zuverlässig und verhindert so das Eindringen von Feuchtigkeit und Verunreinigungen von außen in den Tank. Die Merkmale des Druckentlastungsventils unseres Unternehmens sind: Der elektrische Schalter ist verborgen und bietet hohe Sicherheit und Zuverlässigkeit, wodurch unbeabsichtigte Kollisionsschäden und Fehlalarme durch Regen und Nebel verhindert werden. Es verfügt über ein Edelstahlgehäuse mit guter Drei-Proof-Leistung. Der Anschlusskasten verfügt über eingebaute-Klemmenblöcke für
einfache und sichere Verkabelung, und die Anschlussdose kann mit einer externen Kabelschutzhülse ausgestattet werden.
Richtungseinspritz-Druckbegrenzungsventil der YSF-Serie mit einem Durchmesser von 50 mm
Die Richtungseinspritz-Druckbegrenzungsventile der YSF8-Serie mit einem Durchmesser von 50 mm eignen sich hauptsächlich zur Druckentlastung in ölgefüllten Leistungstransformatoren, Leistungskondensatoren, Reaktoren und anderen Geräten, wenn der Öltankdruck den Grenzwert überschreitet. Wenn die
Der Druck im Kraftstofftank sinkt auf den Schließdruckwert des Ventils, das Ventil schließt zuverlässig und verhindert so das Eindringen von Feuchtigkeit und Verunreinigungen von außen in den Tank. Das Produkt verwendet eine gerichtete Ölsprühmethode, die das Verschmutzungsproblem des Transformatorölsprühens löst und ein umweltfreundliches Produkt ist.
Richtungseinspritz-Druckbegrenzungsventil der YSF-Serie mit Durchmessern von 80 mm und 130 mm
Die gerichteten Druckablassventile für Kraftstoffeinspritzung der Serien YSF9 mit einem Kaliber von Φ80 mm und Φ130 mm eignen sich hauptsächlich für die Druckentlastung, wenn der Öltank großer ölgefüllter Leistungstransformatoren mit Strom versorgt wird
Kondensatoren, Reaktoren und andere Geräte überschreiten den Druck.
Wenn der Druck auf den Schließdruckwert des Überdruckventils absinkt, schließt das Überdruckventil zuverlässig und hält den Überdruck im Kraftstofftank dauerhaft aufrecht, wodurch Fremdluft, Feuchtigkeit und andere Verunreinigungen wirksam verhindert werden
dass es in den Kraftstofftank gelangt. Das Druckbegrenzungsventil mit gerichteter Kraftstoffeinspritzvorrichtung kann das freigesetzte Transformatoröl gezielt versprühen und durch das Ölführungsrohr in den Ölsammelbehälter leiten, um Ölspritzer zu verhindern und Brandschutz- und Umweltschutzanforderungen zu erfüllen.
Die Druckbegrenzungsventile mit Durchmessern von Φ80 mm und Φ130 mm können nicht nur herkömmliche elektrische Alarmsignale liefern, sondern auch elektrische Alarmsignalfunktionen des Computers hinzufügen, um einen doppelten elektrischen Signalausgang zu erreichen, und jedes kann unabhängig herausgeführt werden. Benutzer können bei der Bestellung von Produkten entsprechend ihren Bedürfnissen auswählen.
Richtungseinspritz-Druckbegrenzungsventil der YSF-Serie mit einem Durchmesser von 130 mm
Das gerichtete Kraftstoffeinspritzungs-Druckbegrenzungsventil der YSF10-Serie mit einem Kaliber von Φ130 mm eignet sich hauptsächlich zur Druckentlastung bei Überdruck im Öltank in großen ölgefüllten Leistungstransformatoren
Kondensatoren, Reaktoren und andere Geräte. Wenn der Druck auf den Schließdruckwert des Überdruckventils absinkt, schließt das Überdruckventil zuverlässig und hält den Überdruck im Kraftstofftank dauerhaft aufrecht. Dadurch wird effektiv verhindert, dass Außenluft, Feuchtigkeit und andere Verunreinigungen in den Kraftstofftank gelangen.
Das Druckbegrenzungsventil mit gerichteter Kraftstoffeinspritzvorrichtung kann das freigesetzte Transformatoröl gezielt versprühen und durch das Ölführungsrohr in den Ölsammelbehälter leiten, um Öl zu verhindern
Spritzwassergeschützt und erfüllen Brandschutz- und Umweltschutzanforderungen. Das Überdruckventil mit einem Durchmesser von 130 mm kann nicht nur herkömmliche elektrische Alarmsignale liefern, sondern auch elektrische Alarmsignalfunktionen des Computers hinzufügen, um einen doppelten elektrischen Signalausgang zu erreichen, und jeder kann unabhängig herausgeführt werden. Benutzer können bei der Bestellung von Produkten entsprechend ihren Bedürfnissen auswählen.
Richtungseinspritz-Druckbegrenzungsventil der YSF-Serie mit einem Durchmesser von 130 mm
Das gerichtete Kraftstoffeinspritzungs-Druckbegrenzungsventil der YSF16-Serie mit einem Kaliber von Φ130 mm eignet sich hauptsächlich zur Druckentlastung bei Überdruck im Öltank in großen ölgefüllten Leistungstransformatoren
Kondensatoren, Reaktoren und andere Geräte. Wenn der Druck auf den Schließdruckwert des Überdruckventils absinkt, schließt das Überdruckventil zuverlässig und hält den Überdruck im Kraftstofftank dauerhaft aufrecht. Dadurch wird effektiv verhindert, dass Außenluft, Feuchtigkeit und andere Verunreinigungen in den Kraftstofftank gelangen.
Das Druckbegrenzungsventil mit gerichteter Kraftstoffeinspritzvorrichtung kann das freigesetzte Transformatoröl gezielt versprühen und durch das Ölführungsrohr in den Ölsammelbehälter leiten, um Öl zu verhindern
Spritzwassergeschützt und erfüllen Brandschutz- und Umweltschutzanforderungen. Das Überdruckventil mit einem Durchmesser von 130 mm kann nicht nur herkömmliche elektrische Alarmsignale liefern, sondern auch elektrische Alarmsignalfunktionen des Computers hinzufügen, um einen doppelten elektrischen Signalausgang zu erreichen, und jeder kann unabhängig herausgeführt werden. Benutzer können bei der Bestellung von Produkten entsprechend ihren Bedürfnissen auswählen.
