Funktionsprinzip des 1000-kVA-Trockentransformators

Die Zuverlässigkeit des GNEE schätzen1000-kVA-Trockentransformator, ist es wichtig, die ausgefeilte Technik hinter seinem Betrieb zu verstehen. Im Gegensatz zu herkömmlichen Öl--Einheiten aDrei-Trockentransformator-vom Typverlässt sich bei der Spannungsumwandlung auf Luft und feste Isoliermaterialien.



Als SpezialistHersteller von Gießharz-TrockentransformatorenGNEE nutzt die Prinzipien der elektromagnetischen Induktion in Kombination mit fortschrittlicher Materialwissenschaft, um sicherzustellen, dass die Leistung für Innenanwendungen sicher und effizient reduziert wird.





Auf seiner grundlegendsten Ebene ist die1000-kVA-Trockentransformatorbasiert auf dem Faradayschen Gesetz der elektromagnetischen Induktion. Wenn ein Wechselstrom (AC) durch die Primärwicklung fließt, erzeugt er einen variierenden magnetischen Fluss im laminierten Siliziumstahlkern. Dieser Fluss wandert dann durch dieTrockenkerntransformatorund induziert eine Spannung in der Sekundärwicklung.



Der Aspekt „Dreiphasen“ bezieht sich auf die drei Sätze von Primär- und Sekundärwicklungen, die um den Kern herum angeordnet sind. In einemDrei-Phasen-GießharztransformatorDiese Phasen sind um 120 Grad versetzt und sorgen so für einen ausgewogenen und kontinuierlichen Stromfluss, der für Hochleistungsmotoren und empfindliche Server in Hochhäusern und Rechenzentren unerlässlich ist. Durch die Präzisionskonstruktion des Windungsverhältnisses dieser Wicklungen gewährleistet GNEE eine genaue Spannungsausgabe mit minimaler Energieabweichung.

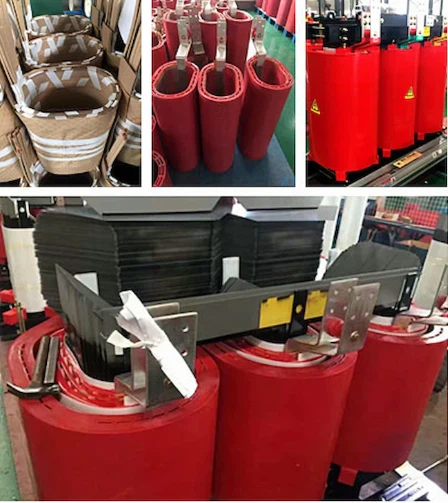

Der Kern, die Hochspannungswicklungen und die Niederspannungswicklungen eines Gießharz-Leistungstransformators.





Eines der bestimmenden Merkmale von aTrockentransformator mit Gussspuleist das Fehlen von flüssigem Kühlmittel. In unserer Fabrik verwenden wir ein Vakuumgussverfahren, bei dem die Hochspannungswicklungen vollständig in Epoxidharz eingekapselt sind. Dadurch entsteht einTransformator aus Gießharzdas unempfindlich gegenüber den „Atmungsproblemen“ ist, mit denen ölgefüllte Einheiten konfrontiert sind.



Elektromagnetische Stabilität:Das Harz hält die Wicklungen in einer starren Struktur und verhindert so mechanische Vibrationen, die im Laufe der Zeit Geräusche und Verschleiß verursachen.



Spannungsfestigkeit:Das Epoxidharz bietet eine hervorragende Isolierung und ermöglicht dieDrei-Phasentransformator für den Innenbereichum Hochspannung in einem viel kompakteren Rahmen zu bewältigen.



Wärmeableitung:Obwohl es sich um ein „trockenes“ System handelt, ist dasLeistungstransformator aus Gießharznutzt Luftkanäle zwischen den Spulen, um eine natürliche Konvektionskühlung (AN) oder Zwangsluftkühlung (AF) zu ermöglichen, um die Wärme effizient vom Kern abzuleiten.





Effizienz ist der Eckpfeiler der Designphilosophie von GNEE. AVerlustarmer Trockentransformator-erreicht eine hohe Effizienz, indem es zwei Arten von Energieverlusten angeht: Eisenverlust und Kupferverlust.



Eisenverlust (Kein-Lastverlust):Durch die Verwendung von hoch-qualitätskorn-orientiertem Siliziumstahl imTrockenkerntransformatorWir minimieren den Energieverlust durch Hysterese und Wirbelströme im Kern selbst.



Kupferverlust (Lastverlust):Durch die Verwendung von hochreinem Elektrolytkupfer oder Aluminium für die Wicklungen sind unsereVerteilertransformator aus GießharzMinimiert den Widerstand und sorgt dafür, dass mehr Strom Ihre Geräte erreicht und weniger als Wärme verschwendet wird.



Dieser Fokus auf die Reduzierung von Verlusten ist der Grund für unsereTrockenverteilungstransformatorist die bevorzugte Wahl für LEED-zertifizierte Gebäude und umweltfreundliche Rechenzentren, in denen jedes Kilowatt zählt.





Komponente	Funktion im 1000kVA-Transformator	Material/Merkmal
Magnetischer Kern	Stellt den Weg für den magnetischen Fluss bereit	Kalt-gewalzter korn-orientierter Siliziumstahl
HV-Wicklung	Erhält Hochspannung vom Netz	Vakuum-gegossenes Epoxidharz, eingekapselt
Niederspannungswicklung	Liefert eine reduzierte-Spannung an die Last	Kupfer-/Aluminiumfolie mit hoher Leitfähigkeit
Isoliersystem	Verhindert elektrische Lichtbögen	Nicht brennbare Materialien der Klasse F oder H
Temperaturregler	Überwacht die Spulenwärme in Echtzeit	PT100-Sensoren mit Digitalanzeige





Das Funktionsprinzip vonTrockengießharztransformatorenmacht sie für dicht besiedelte Gebiete grundsätzlich sicherer. Da die Isolierung solide und ungiftig ist, besteht kein Risiko, dass Öllecks das Grundwasser verschmutzen oder eine Brandgefahr in einer Keller- oder Dachinstallation verursachen.



Darüber hinaus ist dieVerteilertransformator aus Gießharzist für die Bewältigung von „Thermoschock“ ausgelegt. Das bedeutet, dass, wenn ein Krankenhaus plötzlich Geräte mit hoher{1}}Beanspruchung wie ein MRT-Gerät einschaltet, der Transformator den schnellen Temperaturanstieg bewältigen kann, ohne dass die Isolierung reißt-ein häufiger Fehlerpunkt bei Geräten geringerer{3}}Qualität.





Das Funktionsprinzip von a verstehen1000-kVA-Trockentransformatorverrät, warum es das Herzstück der modernen elektrischen Infrastruktur ist. Von der Präzision desTrockenkerntransformatorauf die Haltbarkeit desTransformator aus GießharzDurch die Verarbeitung stellt GNEE sicher, dass jede Komponente auf Leistung optimiert ist.



Als VeteranHersteller von Gießharz-TrockentransformatorenWir kombinieren theoretische Physik mit praktischem Ingenieurwesen, um Ihnen eine zu bietenVerlustarmer Trockentransformator-das hat den Test der Zeit bestanden.

Fordern Sie ein Angebot an



Sind Sie auf der Suche nach einem zuverlässigen Drei-{0}}Phasen-Trockentransformator- für Ihr nächstes Projekt?

[JETZT ANFRAGE SENDEN]um mit unserem technischen Team zu sprechen. Ob Sie einen Standard benötigenTrockenverteilungstransformatoroder eine kundenspezifische -KonstruktionTrockentransformator mit GussspuleGNEE verfügt über die Fabrikkapazität und das Fachwissen, um die perfekte Lösung direkt an Ihren Standort zu liefern.



Welche primäre Rolle spielt Öl in Öltransformatoren?

Die Öl-in-Öl-Transformatoren erfüllen zwei Funktionen: Isolierung und Kühlung. Es dient als Barriere zur Vermeidung elektrischer Lecks und leitet die erzeugte Wärme ab, wodurch Überhitzung und mögliche elektrische Fehler vermieden werden.



Wie oft sollte die Spannungsfestigkeitsprüfung durchgeführt werden?

Spannungsfestigkeitsprüfungen werden in der Regel jährlich oder gemäß den Empfehlungen des Herstellers empfohlen und an die Betriebsbedingungen angepasst, um eine optimale Transformatorleistung aufrechtzuerhalten.



Warum ist die Überwachung des Ölstands für die Wartung von Transformatoren unerlässlich?

Die Überwachung des Ölstands ist von entscheidender Bedeutung, da ein niedriger Ölstand zu Überhitzung und verminderter Isolationsfähigkeit führen kann, was das Risiko elektrischer Störungen erhöht.



Welche Maßnahmen können thermische Überlastungen in Transformatoren verhindern?

Zu den vorbeugenden Maßnahmen gegen thermische Überlastungen gehören die Optimierung der Lastverteilung, der Einsatz fortschrittlicher Kühltechniken und eine kontinuierliche Temperaturüberwachung mit sofortigen Korrekturmaßnahmen bei Bedarf.



Wie kann die Wärmebildtechnik bei der Wartung von Transformatoren helfen?

Bei der Wärmebildkamera werden Infrarotbilder erfasst, um Hotspots zu identifizieren, die auf elektrische Probleme oder potenzielle Komponentenausfälle hinweisen können. Dies ermöglicht ein frühzeitiges Eingreifen und die Vermeidung größerer Ausfälle.



Was macht Öltransformatoren effizienter als Trocken--Alternativen?

Öltransformatoreinheiten erreichen einen überlegenen Wirkungsgrad durch verbesserte Kühlfähigkeiten, die höhere Leistungsdichten und geringere Verluste ermöglichen. Die flüssige Isolierung bietet im Vergleich zu Luft eine bessere Wärmeleitfähigkeit und ermöglicht so kompaktere Designs mit verbesserter elektrischer Leistung. Moderne Öltransformatorkonstruktionen erreichen in der Regel Wirkungsgrade von mehr als 99 %, während vergleichbare Trocken--Einheiten aufgrund von thermischen Einschränkungen und Konstruktionseinschränkungen Wirkungsgrade aufweisen können, die mehrere Prozentpunkte niedriger sind.
