Dreiphasen-Öltransformator

Dreiphasen-Öltransformator

Öltransformatoren ähneln strukturell Transformatoren. Es handelt sich um einen Transformatortyp, der nach der Isolationsform des Eisenkerns klassifiziert wird. Daher weist es erkennbare Merkmale von ölgekühlten Spulen auf, die die Wärmeabstrahlung der darin befindlichen Geräte reduzieren können.
Anfrage senden
Jetzt chatten

Haben Sie Fragen? GNEE-Vertriebsmitarbeiter stehen jetzt für den Live-Chat zur Verfügung

E-Mail-senden:sales@gneeelectric.com

Tel.:+8615824687445

Henan GNEE Electric Co., Ltd. ist einer der zuverlässigsten Hersteller und Lieferanten von dreiphasigen Öltransformatoren in China. Wenn Sie einen maßgeschneiderten Dreiphasen-Öltransformator aus China kaufen möchten, fordern Sie gerne ein Angebot von unserem Werk an. Qualitätsprodukte und angemessener Preis sind verfügbar.



Einführung eines dreiphasigen Öltransformators

Eine drei-PhaseÖltransformator-, auch einfach als Öl-transformator bekannt, ist ein Transformatorgerät, das Ölkühlung nutzt, um die Temperatur des Transformators zu senken. Im Gegensatz zuTrockentransformatoren-, der Hauptkörper eines Öltransformators -ist in einem geschweißten Stahlöltank installiert, der mit Isolieröl gefüllt ist. Wenn ein Öltransformator in Betrieb ist, wird die von der Spule und dem Eisenkern erzeugte Wärme auf das Isolieröl übertragen, das die Wärme dann an das Kühlmedium abgibt. Basierend auf seiner Kapazität kann er in einen öl-transformator mit freier-kühlung und einen öl-transformator mit erzwungener-luftkühlung eingeteilt werden.

Der Dreiphasen-Öltransformator verfügt über ein vollständig mit Öl-gefülltes, abgedichtetes, gewelltes Öltankgehäuse, das sich durch seine eigene Elastizität an die Ausdehnung des Öls anpasst und so einen dauerhaft abgedichteten Öltank bildet. Öltransformatoren werden häufig in verschiedenen Stromverteilungssystemen eingesetzt.

Öltransformator

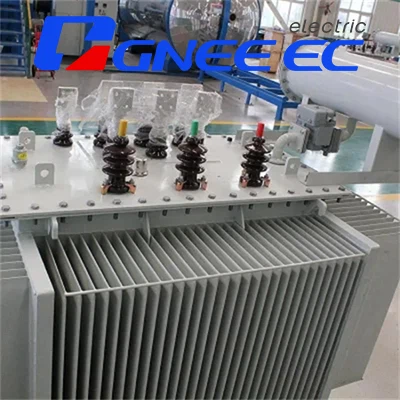

Three Phase Outdoor Oil Immersed Transformer

Nennkapazität (kVA)

Verbindungsgruppensymbol

Spannungskombination (kV)

Nein-aktuelle % laden

Kein Lastverlust W

Lastverlust
(75 Grad) W

Kurzschluss-Kreisimpedanz %

(H.V.)

(L.V.)

10

Yyn0 oder Dyn11

6±5%
oder
6.3±5%
oder
10±5%

0.4

3.8

55

310

4

20

3

80

475

4

30

2.1

100

600

4

50

2

130

870

4

63

1.9

150

1040

4

80

1.8

180

1250

4

100

1.6

200

1500

4

125

1.5

240

1800

4

160

1.4

290

2200

4

200

1.3

340

2600

4

250

1.2

400

3050

4

315

1

480

3650

4

400

1

570

4300

4

500

1

680

5150

4

630

0.9

810

6200

4.5

800

0.8

980

7500

4.5

1000

0.7

1150

10300

4.5

1250

0.6

1360

12000

4.5

1600

0.6

1640

14500

4.5

2000

0.6

1720

17800

5.5

2500

0.5

12020

20700

5.5

Normale Betriebsbedingungen vonÖl-Leistungstransformatoren
  1. Die Höhe sollte 1000 Meter nicht überschreiten, unabhängig davon, ob der Transformator drinnen oder draußen installiert wird.
  2. Die maximale Umgebungstemperatur beträgt +40 Grad, mit einer maximalen Tagesdurchschnittstemperatur von +30 Grad.
  3. Die maximale jährliche Durchschnittstemperatur beträgt +20 Grad und die minimale Temperatur beträgt -25 Grad.
  4. Transformatoren, die für den Betrieb unter besonderen Bedingungen ausgelegt sind, können je nach Benutzeranforderungen bereitgestellt werden.
11 kV dreiphasigÖlgetauchter VerteilungstransformatorStruktur und Zusammensetzung

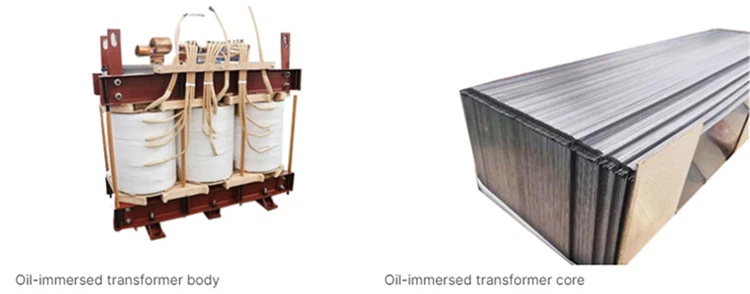

Der Kern der drei-Phasen-Öltransformatoren- besteht aus einem geschlossenen Eisenkern und auf der Eisenkernsäule angeordneten Wicklungen. Darüber hinaus umfasst es Komponenten wie einen Kraftstofftank, ein Ölausdehnungsgefäß, ein Gehäuse, einen Entlüfter, ein explosionssicheres Rohr-, einen Kühler, einen Stufenschalter, ein Gasrelais, ein Thermometer, einen Ölreiniger und mehr.

Produktpräsentation für Öltransformatoren

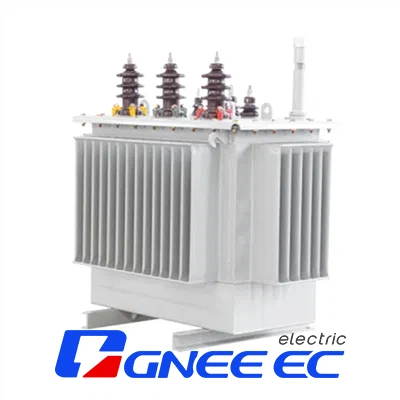

Merkmale der dreiphasigen Ölverteilungstransformatoren der Serie S11

Amorpher Eisenkern reduziert Leerlaufverluste erheblich – Energieeinsparung

Der Transformatorkern besteht aus Streifen aus amorpher Legierung und der Leerlaufverlust ist etwa 65 % geringer als bei S11-Transformatoren.

Niederspannungsspule hat einen hohen Kurzschlusswiderstand – Sicherheit

Die Niederspannungswicklung des Transformators ist auf ein Papprohr gewickelt, was die Kurzschlussfestigkeit des Transformators erhöht.

Transformer ist wartungsfrei- – praktisch

Durch die Verwendung hochwertiger-Qualitätsdichtungen mit starken-Anti-Aging-Eigenschaften ist der Transformator wirklich wartungsfrei-.

Hohe Isolationsleistung – Stabilität

Der Transformator verfügt über ein hochwertiges Isoliersystem mit einer hohen Hitzebeständigkeit bis zur Klasse F.

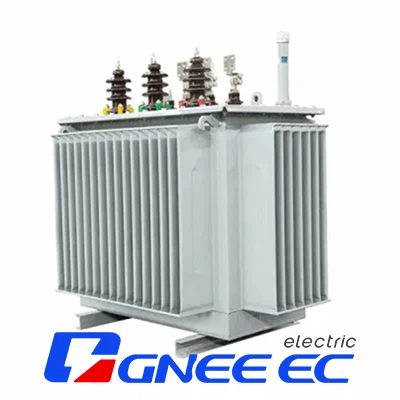

Produktanzeige für Öltransformatoren

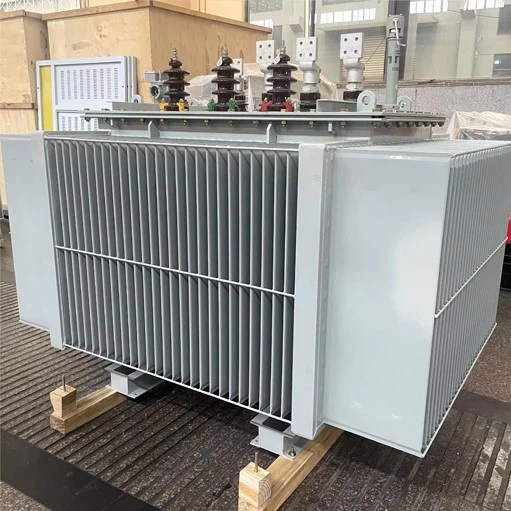

1000 kva oil filled transformer

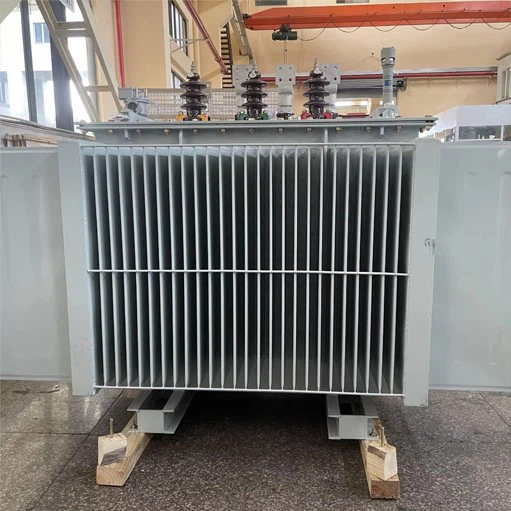

Oil filled distribution transformers
Oil immersed current transformer
Verpackung und Versand von dreiphasigen Öltransformatoren
Oil immersed current transformer
Oil immersed distribution transformer
Oil immersed power transformer
GNEE Öltransformatorfabrik

Oil immersed distribution transformer

Kundenbesuch

3



GNEE-Teams

4



Warum wählen?gNEEDreiphasen-Öltransformator?

Wir sind ein professioneller Transformatorenhersteller und Lieferant von Elektrogeräten, der seit mehr als 10 Jahren in der Elektroindustrie tätig ist. Unser Vorteil besteht darin, dass wir Transformatoren auf der Grundlage mehrerer Standards wie ANSI/IEEE, CSA, IEC, AS/NZ usw. herstellen können. Durch die Zusammenarbeit mit uns erhalten Sie die schnellste Reaktion und einen erstklassigen Service.
