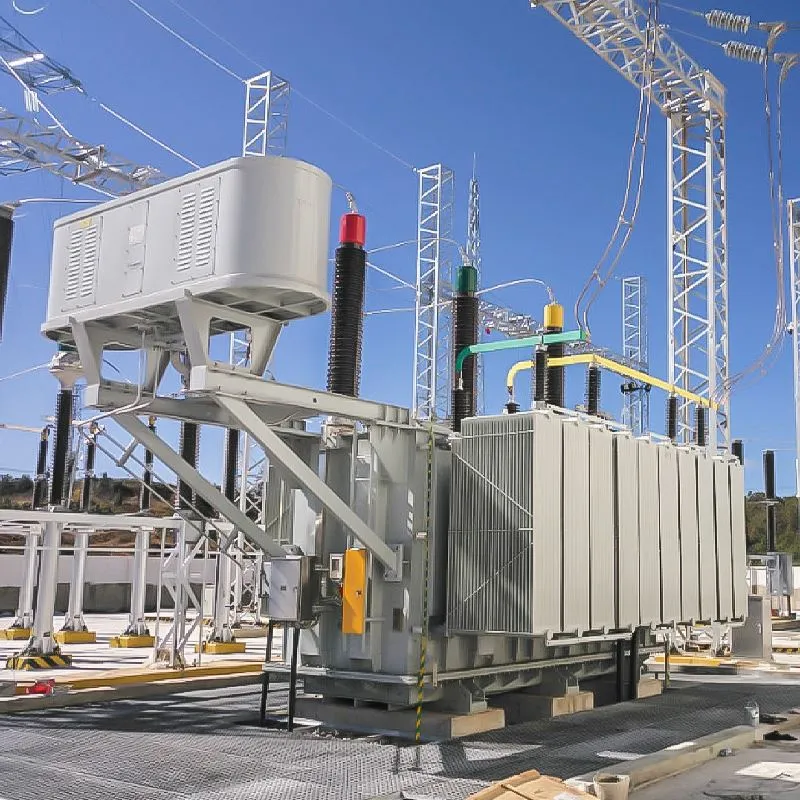

220 110 KV-Bahn-Traktionstransformator
Hochspannung: 220 ± 2 * 2,5 % KV
Niederspannung: 27,5 kV
Typ: Ölgefüllter Transformator
Spannung: 16.000 kVA - 90000kVA
Vektorgruppe: I,i0
Service: Maßgeschneiderter Service
Art des Geschäfts: Hersteller
Haben Sie Fragen? GNEE-Vertriebsmitarbeiter stehen jetzt für den Live-Chat zur Verfügung
E-Mail-senden:sales@gneeelectric.com
Tel.:+8615824687445
Henan GNEE Electric Co., Ltd. ist einer der zuverlässigsten Hersteller und Lieferanten von 220 110 kv-Bahntraktionstransformatoren in China. Wenn Sie einen maßgeschneiderten 220 110-KV-Bahn-Traktionstransformator aus China kaufen möchten, fordern Sie gerne ein Angebot von unserem Werk an. Qualitätsprodukte und angemessener Preis sind verfügbar.
220 110 Produkteinführung für kV-Bahn-Traktionstransformatoren
- 1.Verwendung des Nomex-Isoliersystems von DuPont, eingetragene Marke: Anleide.
- 2. Fortschrittliche siebenstufige Temperaturregelungstechnologie.
- 3. Hohe Überlastfähigkeit: Erfüllt typische Überlastungskurven und ist für eine dauerhafte Überlastung von 30 % geeignet.
- 4. Geringe Teilentladung: Die routinemäßige Teilentladung beträgt weniger als 40 pC.
- 5. Kurzschlussfestigkeit: Erfüllt die Betriebseigenschaften häufiger Nah-{2}Endkurzschlüsse in elektrifizierten Eisenbahnen.
|
220-kV-Einphasen-Traktionstransformator |
|||||||
|
Nennkapazität (kVA) |
Spannungskombination und Abgriffbereich |
Vektorgruppe |
Kein-Lastverlust (kW) |
Lastverlust (kW) |
Nein-aktuell % laden |
Impedanz Spannung % |
|
|
Hochspannung (kV) |
Niederspannung (kV) |
||||||
|
16000 |
220±2 x 2.5% |
27.5 |
I,i0 |
16 |
55 |
0.65 |
10.5 |
|
20000 |
220±2 x 2.5% |
27.5 |
I,i0 |
19 |
66 |
0.6 |
10.5 |
|
25000 |
220±2 x 2.5% |
27.5 |
I,i0 |
23 |
77 |
0.6 |
10.5 |
|
31500 |
220±2 x 2.5% |
27.5 |
I,i0 |
27 |
89 |
0.5 |
10.5 |
|
40000 |
220±2 x 2.5% |
27.5 |
I,i0 |
32 |
103 |
0.45 |
10.5 |
|
50000 |
220±2 x 2.5% |
27.5 |
I,i0 |
38 |
124 |
0.45 |
10.5 |
|
63000 |
220±2 x 2.5% |
27.5 |
I,i0 |
44 |
148 |
0.4 |
10.5 |
|
75000 |
220±2 x 2.5% |
27.5 |
I,i0 |
50 |
167 |
0.4 |
10.5 |
|
90000 |
220±2 x 2.5% |
27.5 |
I,i0 |
57 |
191 |
0.35 |
10.5 |
Mit der rasanten Entwicklung von Hochgeschwindigkeitsbahnen steigt auch das Spannungsniveau der Bahntransformatoren weiter an. Das 220-kV-Stromnetz verfügt über eine große Kapazität, und die von 220-kV-Einphasen-Traktionstransformatoren erzeugten Oberschwingungen und Gegensystemkomponenten haben nur minimale Auswirkungen auf das 220-kV-Stromnetz. Das 220-kV-Stromversorgungssystem bietet eine höhere Stabilität und Zuverlässigkeit, und die einphasige Versorgung passt besser zu den Merkmalen der Eisenbahnelektrifizierung. Es zeichnet sich durch einfachen Schutz, geringere Anfangsinvestitionen und die Möglichkeit aus, die Betriebskosten der Eisenbahn effektiv zu senken. Da sich Chinas Wirtschaft und Energiesystem ständig weiterentwickeln, ist die einphasige 220-kV-Traktionsversorgung ein unvermeidlicher Trend. Die Anschlusskonfiguration für einphasige Traktionstransformatoren liegt in der I-I-Form vor. Je nach Kapazität oder Benutzeranforderungen können interne Verbindungen entweder seriell oder parallel erfolgen.
Unternehmensprofil
GNEE TRANSFORMER verfügt über starke Produktionskapazitäten und ein effizientes Marketingteam.
Zu unseren Transformatorprodukten gehören 500-kV-, 400-kV-, 330-kV-, 220-kV- und 110-kV-Ultrahochspannungstransformatoren, verschiedene Trockentransformatoren/Öltransformatoren/amorphe Legierungstransformatoren von 35 kV und darunter, neue Energietransformatoren und vorgefertigte Umspannwerke.
Exportserien: Einphasentransformator, Dreiphasentransformator, Zylindertransformator, Trenntransformator, Steuertransformator, Spannungsregler und andere Produkte sowie verschiedene Spezifikationen von Spezialtransformatoren wie Erdungstransformatoren, Lichtbogenunterdrückungsspulen, Bitcoin-Transformatoren, vorgefertigten Kabinen, Reaktoren, Elektroofentransformatoren, Gleichrichtertransformatoren, Bergbautransformatoren, Schiffstransformatoren usw.
GNEE TRANSFORMER hat nacheinander die Systemzertifizierungen ISO9001, ISO14001, ISO45001 und SA8000 bestanden. Gleichzeitig haben 10-kV- und 35-kV-Ebenenverteilungstransformatoren und kastenförmige Umspannwerke die internationale IEC-Zertifizierung der Elektrotechnischen Kommission, die US-amerikanische UL-Zertifizierung, die deutsche TÜV-Zertifizierung, die EU-CE-Zertifizierung, die niederländische KEMA-Zertifizierung und die GOST-Zertifizierung erhalten. Unsere Produktverkäufe decken den globalen Markt ab, darunter 72 Länder und Regionen wie die Vereinigten Staaten, Europa, Kanada, Mexiko usw.
Transformator Werkstattausrüstungsdisplay
Transformatortypen von GNEE
|
500-kV-Öl-einphasiger-doppelter -Wicklungs-Leistungstransformator mit nicht erregter Spannung |
| 500-kV-Öl--dreiphasiger, nicht erregter, spannungsregulierender Leistungstransformator mit Doppelwicklung- |
| 330-kV-Öl-dreiphasiger, nicht erregter, spannungsregulierender Leistungstransformator mit Doppelwicklung- |
| 330-kV-Öltransformator mit drei-Phasen und drei-Wicklungen, nicht erregt, Spannungsregelung |
| 220-kV-Öl--dreiphasiger, nicht erregter, spannungsregulierender Leistungstransformator mit Doppelwicklung- |
| 220-kV-Öltransformator mit drei-Phasen und drei-Wicklungen, nicht erregt, Spannungsregelung |
| 220-kV-Öl-dreiphasiger Doppel-wicklungs--Lastspannungsregeltransformator |
| 220-kV-Öl-drei-dreiphasiger-Wicklungs--Leistungstransformator zur Lastspannungsregelung |
| 110-kV-Öl-dreiphasiger, nicht erregter, spannungsregulierender Leistungstransformator mit Doppelwicklung- |
| 110-kV-Öltransformator mit drei-Phasen und drei-Wicklungen, nicht erregt, Spannungsregelung |
| 110-kV-Öl--Dreiphasen-Doppel--Wicklungs--Lastspannungsregeltransformator |
| 110-kV-Öltransformator mit drei {{2}Phasen und drei -Wicklungen auf-Lastspannungsregelung |
| 66-kV-Öl-dreiphasiger, nicht erregter, spannungsregulierender Leistungstransformator mit Doppelwicklung- |
| 66-kV-Öl-drei-Phasen-Doppel-wicklung auf-Lastspannung regelnder Leistungstransformator |
| 35-kV-Öl-dreiphasiger, nicht erregter, spannungsregulierender Leistungstransformator mit Doppelwicklung- |
| 35-kV-Öl--Dreiphasen-Doppelwicklungs--Leistungstransformator mit-Lastspannungsregelung |
| 10-kV-Öl-dreiphasiger, nicht erregter, spannungsregulierender Leistungstransformator mit Doppelwicklung- |
| 10-kV-Öl-Dreiphasen-Doppel-Wicklung auf-Lastspannung regelnder Leistungstransformator |
| S(B)H15(21~25)-M versiegelter Leistungstransformator aus amorpher Legierung |
| Dreidimensionaler SCB-Kerntransformator |
| Trockener 35-kV-Leistungstransformator ohne Erregungsspannung |
| 35-kV-Trockentransformator mit-Lastspannungsregelung |
| 35-kV-Trocken-dreiphasiger Doppelwicklungstransformator vom Typ -für Photovoltaik, Windkraft und Energiespeicherung auf der Seite der neuen Energieerzeugung ohne Erregerspannungsregelung |
| Trockener 20-kV-Verteilungstransformator vom Typ -ohne Erregungsspannung |
| 10-kV-Trocken--Dreiphasen-Doppelwicklungstransformator ohne-Erregungsspannung |
| 10-kV-Trocken-Typ-Dreiphasen-Doppel-wicklungstransformator für Photovoltaik, Windkraft und Energiespeicherung auf der Seite der neuen Energieerzeugung |
| SC(B)H15(17~19) Trockentransformator aus amorpher Legierung |
| SG(B)12~18 nicht-gekapselter Trockentransformator der Klasse H- |
| CSD-Schiffstransformator |
| SGB dreidimensionaler Kerntransformator |
| Neuer Energietransformator |
| 35-kV-Öl-drei-Phasen-Doppelwicklungen, nicht-Spannungsregelung, neue Energieerzeugungsseite für Photovoltaik-, Windkraft- und Energiespeichertransformatoren |
| 10-kV-Öl-Drei-{2}Phasen-Doppelwicklung, nicht-Spannungsregelung, neue Energieerzeugungsseite für Photovoltaik-, Windkraft- und Energiespeichertransformatoren |
| Vorgefertigte Kabinen-Umspannstation |
| Integrierter Wechselrichter und Aufwärtswandler |
| 10000-V-Minentransformator |
| 6000V-Minentransformator |
| Vergrabener Transformator |
| Phasenschieber-Gleichrichtertransformator |
| Elektrischer Ofentransformator |
| Erdungstransformator |
| Dreiphasiger Trockentrenntransformator OSG/SG |
| Drei-auf der Platte-montierter Transformator |
| Ein-Phasen-Pad-montierter Transformator |
| Ein-Phasen-Pol-montierter Transformator |
Holen Sie sich die Bestellspezifikation für Transformatoren
GNEE-TransformatorBestellspezifikation
|
Bitte geben Sie bei der Auswahl der Produkte unseres Unternehmens die folgenden Daten an, um Sie besser bedienen zu können. |
||
|
Nachfrager |
||
|
Nachfrager: |
Telefonmethoden: |
Fax: |
|
Technischer Projektleiter: |
Telefonmethoden: |
Postfach: |
|
Auswahl des Transformatortyps |
||
|
□Trockentransformator {□SC(B) Epoxidharz □SC(B) Nicht-verkapselt} □Amerikanische Box (ZGS) {□Terminaltyp(-Z-) □Ringnetzwerktyp(-H-)} □Europäischer Boxwechsel (YBM){□ Trockenwechsel □Ölwechsel} |
□ Öl-eingetauchter Transformator{□ Vollständig abgedichtet (-M-) □Öl-Lagerkissen} □Amorpher Legierungstransformator{□Trocken amorph □ Öl amorph} □ Spezialtransformator {Gleichrichter, Ofen, Bergwerk usw.} |
|
Auswahl der Grunddaten des Transformators
|
Einsatzland: |
|
|
Phasennummer: |
□Drei-Phase(S konventionell) □ Einphasig □Andere() |
|
Frequenz: |
□50Hz (konventionell) □60Hz □ Andere() |
|
Transformatoröl: |
□#25 (konventionell) □#45 (Mindesttemperatur unter -25 Grad) |
|
Nennkapazität: |
□( )kVA Nutzungsbedingungen □Außentyp □Innentyp |
|
Höhe: |
□Weniger als 1000m (konventionell) □1000-2000m □3000m以上 darüber |
|
Nennspannung (Hochspannung) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Andere() |
|
Nennspannung (Niederdruck) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Andere( ) |
|
Verbundene Gruppe |
□Dyn11(konventionell) □Yyn0 □YNd11 □li0(Einzel-phase) □Andere() |
|
Impedanz (%): |
□4 % □4,5 % □5,5 % □6 % □6,5 % □7,5 % □8 % □Sonstige( ) |
|
Spannungsregelungsmodus |
□Spannungsregelung ohne Erregung (konventionell) □Ein-Lastspannungsregelung (Z) |
|
Spannungsregelbereich |
□±2*2,5 % □±5 % □±3*2,5 % □Sonstige() |
Auswahl des Transformatorzubehörs
|
□Lüfter □Temperaturregelung{□ Gemeinsam □Mit 485-Computerschnittstelle} □Trockengehäuse{□Gewöhnliches Stahlblech □Aluminiumlegierung » Edelstahl} □Schutzgrad des Trockengehäuses (□IP20 (konventionell) □IP( )} □Anforderungen an die Höhe des Trockengehäuses{□Keine □Anforderungen[ ]} □ Kabelausgangsmodus der trockenen variablen Shell {□ Oben-und-raus □ Oben-und-unten □Unten-ein/UNTEN-aus □Unten-ein/AUF-aus □Unten-ein/UNTEN{9}}aus □Unten-ein/Seite-aus [□Links □ Rechts-aus]} |
|
Notiz: 1. (Trockenwechselanforderungen) Der 100-kVA-Transformator enthält keine Lüfter, z. B. Lüfter, die aufgeladen werden müssen 2. (Ölwechsel<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Sonstige besondere Anforderungen (zusätzliche Gebühren gelten unten)
|
Trockentransformator |
□Gehäuse und Bodenplatte{□Normal □Vollständig versiegelt} □Fahrschalter □Magnetisch □Nullsystemtransformator □Kupferschiene zum Niederspannungsschrank □Schutzgitter □Beleuchtung □100 kVA oder weniger Lüfter □Stoßdämpfer |
|
Öltransformator- |
□Nr.45-Öl für Nicht-Tieftemperaturbereiche □Bestimmte Marke auf-Lastspannungsregler □400 kVA und darunter Niederspannungsausgang OABC-Phase mit Verdrahtungsklemmen □630 kVA oder weniger erfordern eine Temperaturregelung □800 kVA oder weniger. Für den Niederspannungsausgang Phase 0 sind Verdrahtungsklemmen erforderlich □630 kVA und darunter müssen mit einem Gasrelais ausgestattet sein |
