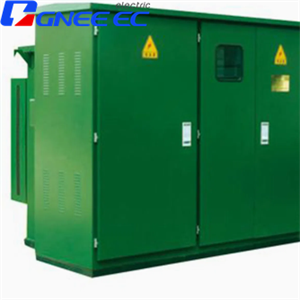

Auf dem Pad montierte Transformatoren

Auf dem Pad montierte Transformatoren

Ein Padmount- oder Pad{0}}montierter Transformator ist ein am Boden-montierter Stromverteilungstransformator in einem verschlossenen Stahlschrank, der auf einer Betonplatte montiert ist. Da alle stromführenden Anschlusspunkte sicher in einem geerdeten Metallgehäuse eingeschlossen sind, kann ein Padmount-Transformator an Orten installiert werden, an denen kein Platz für ein eingezäuntes Gehäuse vorhanden ist.
Anfrage senden
Jetzt chatten

Haben Sie Fragen? GNEE-Vertriebsmitarbeiter stehen jetzt für den Live-Chat zur Verfügung

E-Mail-senden:sales@gneeelectric.com

Tel.:+8615824687445

Henan GNEE Electric Co., Ltd. ist einer der zuverlässigsten Hersteller und Lieferanten von plattenmontierten Transformatoren in China. Wenn Sie maßgeschneiderte, in China hergestellte Transformatoren mit Pad-Montage kaufen möchten, fordern Sie gerne ein Angebot von unserem Werk an. Qualitätsprodukte und angemessener Preis sind verfügbar.



Ein auf einer Unterlage-montierter Transformator ist eine Art Transformator, der in einem speziellen Gehäuse untergebracht ist und für die Aufstellung in öffentlich zugänglichen Bereichen vorgesehen ist. Zu den allgemeinen Merkmalen gehören eine manipulationssichere Konstruktion, manipulationssichere Muttern und Schrauben, verschlossene Fächer mit Flügeltüren, die Einführung von Primär- und Sekundärkabeln von unten sowie ggf. abgeschirmte Belüftungslöcher.

Auf der Unterlage montierte Transformatoren sind in Nennleistungen von 15 bis 5.000 kVA erhältlich, wobei viele Modelle über eingebaute Sicherungen und Schalter verfügen. Primäre Stromkabel können über Winkelanschlüsse angeschlossen werden, die mit einem Hotstick unter Spannung gesetzt werden können, was Flexibilität bei Reparatur und Wartung bietet.

75-kva-2500-kva-Pad-montierter Transformator
Nennkapazität (kVA)
Hoch
Spannung(v)
Niederspannung (v)
Verbindungssymbol
Standard
Kurzschlussimpedanz (%)
Effizienz
(%)
75
4160
7200
12000
12470
13200
13800
19920
24940
34500
110
220
230
400
480
Delta-Yye
Dyn1
Ynyn0
IEEE/ANSI/DOE
4-7%
99.03
112.5
99.11
150
99.16
225
99.23
300
99.27
500
99.35
750
99.40
1000
99.43
1500
99.48
2000
99.51
2500
99.53

Padmounted transformers

Arten von am Pad-montierten Transformatoren

Auf Wohnflächen montierte-Transformatoren:
Bei den auf Wohnflächen montierten Transformatoren handelt es sich um bodenmontierte Transformatoren, die für die Stromversorgung mehrerer Haushalte konzipiert sind. Diese Verteilungstransformatoren sind in einem Stahlschrank untergebracht und für zusätzlichen Schutz auf einer Betonplatte installiert.

Ein-Phase Pad-montierte Transformatoren:
Einphasige Transformatoren mit -Aufbauplatte-sind vielseitig einsetzbar. Diese Wohntransformatoren mit Nennleistungen von 10 bis 220 kVA sind mit einer Vielzahl von Anwendungen kompatibel und entsprechen den ANSI- und NEMA-Standards.

Drei-Phasen-Pad-montierte Transformatoren:
Dreiphasige, plattenmontierte Transformatoren-sind kleine Energiezentralen, die häufig in Industrie-, Gewerbe- und Versorgungsanwendungen eingesetzt werden. Sie sind so konstruiert, dass sie langlebig sind und den rauen Umgebungsbedingungen standhalten, in denen sie den Elementen ausgesetzt sind.

Merkmal des am Pad montierten Transformators

Im Gegensatz dazu werden auf Bodenplatten montierte Transformatoren auf Betonplatten oder in Gehäusen auf Bodenhöhe installiert, was häufig in städtischen und dicht besiedelten Gebieten zu finden ist. Diese Transformatoren dienen demselben Zweck wie mastmontierte Transformatoren, bieten jedoch einzigartige Eigenschaften:

A. Platzeffizienz:Auf dem Boden montierte Transformatoren sind so konzipiert, dass sie nur minimalen Platz beanspruchen, was sie ideal für Standorte macht, an denen der Platz begrenzt ist oder an denen häufig unterirdische Verteilungsleitungen vorhanden sind.

B. Reduzierter Lärm:Aufgrund ihrer bodennahen Platzierung erzeugen plattenmontierte Transformatoren weniger Lärm als mastmontierte Transformatoren, was in Wohngebieten ein erheblicher Vorteil sein kann.

C. Ästhetik:Auch wenn sie im Vergleich zu mastmontierten Transformatoren sperriger erscheinen, kann ihre Installation auf Bodenhöhe in bestimmten Umgebungen dennoch optisch ansprechender sein.

D. Umweltschutz:Die geerdete und geschlossene Beschaffenheit der auf der Unterlage-montierten Transformatoren bietet einen verbesserten Schutz gegen unbeabsichtigten Kontakt und verringert so potenzielle Sicherheitsrisiken.

Verpackung und Versand

Pad mounted distribution transformers

Pad transformers

Residential pad mounted transformer

GNEE-Transformatorfabrik

Three phase pad mounted transformer

Kundenbesuch

3



GNEE-Teams

4



Warum sollten Sie sich für GNEE-Transformatoren mit Pad-Montage entscheiden?

GNEETransformatorprodukte haben SGS-, Intertek-, CCC-, CE- und andere internationale Zertifizierungen bestanden. Lärm, einfache Installation, Energieeinsparung und Emissionsreduzierung, lange Lebensdauer usw. Der Produktproduktionszyklus ist kurz, einfach zu installieren und schnell lieferbar. Derzeit verfügt das Unternehmen über drei Fabriken. Unser Team besteht aus sehr professionellen Ingenieuren. Wir sind bestrebt, Ihnen Energieausrüstung pünktlich und innerhalb des Budgets zu liefern und eine hervorragende Produktqualität zu bieten. Bieten Sie das ultimative Erlebnis.

1



Beliebte label: Pad-montierte Transformatoren, China Pad-montierte Transformatoren Hersteller, Lieferanten, Fabrik, Ausgang des padmontierten Transformators, Padmontierte Transformatorfrequenz, neuer Padmontiertransformator, Zuverlässiger Padmontiertransformator, Transformatorgehäuse für die Padmontage, Padmontierte Transformatorgewicht
