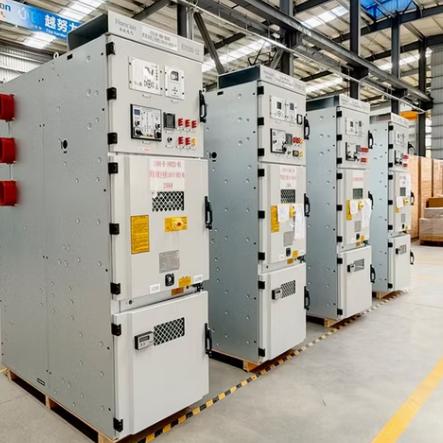

KYN28A-12 Metallgepanzerte, bewegliche AC-Schaltanlage für den Innenbereich

Henan GNEE Electric Co., Ltd. ist einer der zuverlässigsten Hersteller und Lieferanten von metallgepanzerten beweglichen Innenschaltanlagen kyn28a-12 in China. Wenn Sie eine maßgeschneiderte metallgepanzerte bewegliche Innenschaltanlage kyn28a-12 aus China kaufen möchten, fordern Sie gerne ein Angebot von unserem Werk an. Qualitätsprodukte und angemessener Preis sind verfügbar.

DerKYN28A-12 AC-Innenraum-Schaltanlage mit Metallpanzerung(auch als GZS1 bezeichnet) ist ein komplettes Stromverteilungsgerät, das für drei-Phasen-Wechselstrom-50-Hz-Stromversorgungssysteme mit Nennspannungen von 3,6 kV bis 12 kV entwickelt wurde. Sie gehört zur Familie der metallverkleideten ausfahrbaren (entfernbaren) Schaltanlagen, bei denen die Kernstromkreisunterbrechungskomponente auf einem beweglichen Handwagen montiert ist, der zur Inspektion, Wartung oder zum Austausch aus dem Schaltschrank herausgezogen werden kann, ohne das gesamte Sammelschienensystem abzuschalten.

Als kritische Komponente in der Mittelspannungsverteilung erfüllt die KYN28A-12-Schaltanlage die doppelte Funktion, elektrische Energie zu empfangen und zu verteilen und gleichzeitig die Steuerung, den Schutz und die Überwachung von Stromkreisen in Echtzeit zu gewährleisten. Es wird häufig in Kraftwerken, Industrie- und Bergbauunternehmen, Umspannwerken und als Steckdosen für Hochspannungsgeneratoren eingesetzt.

Modell und Bedeutung

Die Bezeichnung „KYN“ folgt der chinesischen nationalen Standardbenennungskonvention für Schaltanlagen:K(Metall-umschlossen),Y(fahrbarer/herausziehbarer Bollerwagen),N(drinnen). Das Suffix „28A“ gibt die Design-Seriennummer an und „12“ steht für die maximale Nennspannung in kV.

Die KYN28A-12-Schaltanlage ist für eine robuste Leistung unter einem breiten Spektrum von Betriebsbedingungen ausgelegt. Nachfolgend finden Sie eine umfassende Aufschlüsselung der wichtigsten technischen Parameter.

Wichtigste technische Parameter der Schaltanlage

Parameter des Vakuum-Leistungsschalters (VS1 / VD4)

Die Schaltanlage KYN28A-12 verfügt über ein segmentiertes, gepanzertes Design mit geerdeten Metalltrennwänden, die den Schrank in vier unabhängige Fächer unterteilen. Diese unterteilte Architektur ist für die Betriebssicherheit von grundlegender Bedeutung – sie stellt sicher, dass sich ein Fehler in einem Fach nicht auf angrenzende Bereiche ausbreitet, und schützt so sowohl die Ausrüstung als auch das Personal.

Materialien für den Schrankbau

Der Schrankkörper ist aus importiertem, mit Aluminium -verzinktem Stahlblech gefertigt und bietet eine starke Korrosionsbeständigkeit, ohne dass eine zusätzliche Oberflächenbehandlung erforderlich ist. Die Komponenten werden von hoch{2}präzisen CNC-Geräten mit fortschrittlicher Multi{3}}Faltkantentechnologie bearbeitet. Für die Verbindungen werden Nietmuttern und hochfeste Schrauben verwendet, was zu hoher Präzision, Leichtbauweise und hervorragender struktureller Festigkeit führt.

Handkarrenmechanismus

Der Rahmen des Bollerwagens wird aus dünnen Stahlplatten hergestellt, die mit CNC-Werkzeugmaschinen bearbeitet, anschließend genietet und geschweißt werden. Abhängig von der Anwendung werden Handwagen in die Kategorien Leistungsschalter-Handwagen, Spannungswandler-Handwagen, Isolations-Handwagen oder Mess-Handwagen eingeteilt. Bollerwagen gleicher Spezifikation sind vollständig austauschbar.

Jeder Bollerwagen arbeitet in drei definierten Positionen innerhalb des Schranks:

• Arbeitsposition- Der Leistungsschalter ist vollständig aktiviert und mit dem Hauptstromkreis verbunden.
• Testposition- Der Leistungsschalter ist elektrisch vom Hauptstromkreis isoliert, die sekundären Steuerstromkreise bleiben jedoch zum Testen angeschlossen.
• Isolation/zurückgezogene Position- Der Bollerwagen wird zur Inspektion oder Wartung vollständig zurückgezogen.

Die Schaltanlage KYN28A-12 ist für die Innenaufstellung unter folgenden Umgebungsbedingungen konzipiert. Die Einhaltung dieser Bedingungen gewährleistet optimale Leistung, Langlebigkeit und Sicherheit.

Die metallgepanzerte bewegliche AC-Schaltanlage KYN28A-12 für den Innenbereich ist ein vielseitiges Stromverteilungsgerät, das in einem breiten Spektrum elektrischer Infrastruktur eingesetzt wird. Aufgrund seiner Zuverlässigkeit, Sicherheitsfunktionen und umfassenden Schutzfunktionen eignet es sich für:

Die Schaltanlage kann unabhängig als Hochspannungs-Generator-Ausgangsschaltanlage oder als Teil eines größeren metallgekapselten Unterbrecher-Schaltanlagensystems fungieren. Die Möglichkeit, mit Einzelsammelschienen- oder Einzelsammelschienen-Segmentsystemen konfiguriert zu werden, bietet Flexibilität sowohl für Neuinstallationen als auch für Systemerweiterungen.

Käufer stoßen auf dem Markt häufig auf die Bezeichnungen KYN28A-12 und KYN28-12. Das Verständnis der Unterschiede hilft dabei, die richtige Produktauswahl für Ihr Projekt sicherzustellen.

In der Praxis ist der KYN28A-12 aufgrund seiner verbesserten Schrankkonstruktion und breiteren Leistungsschalterkompatibilität die in modernen Projekten am häufigsten spezifizierte Variante. Beide Varianten haben die gleiche grundlegende gepanzerte Struktur mit vier -Kammern und die gleiche Verriegelungsphilosophie mit fünf Verhinderungsmechanismen.
