Klasse 200 Polyester oder Polyesterimid, das mit Polyamid - Imid emailliertem runden Aluminiumdraht übergiegt wurde

Dieser Draht verfügt über eine Primärbeschichtung aus Polyester oder Polyesterimid. Und ein sekundärer Mantel von Polyamid - Imid. Es wurde entwickelt, um verbesserte thermische, mechanische und elektrische Eigenschaften zu bieten.
Der Bereich der durch dieses Dokument abgedeckten Nominalleiterdurchmesser beträgt:
Klasse 0,250 mm bis einschließlich 3.150 mm;
Klasse 0,250 mm bis und einschließlich 5.000 mm.
Die Nennleiterdurchmesser sind in Abschnitt 4 von LEC 60317-0-3: 2008 und IEC 60317-0-3: 2008/AMD1: 2013 festgelegt.

Emaillierter runder Aluminiumdraht mit Polyester oder Polyesterimid und überschichtet mit Polyamid - Imid. Es stellt einen speziellen Typ von Magnetdraht dar, der in verschiedenen hoch - Leistungs elektrischen und elektronischen Anwendungen verwendet wird. Diese Kombination von Materialien gewährleistet hervorragende thermische, mechanische und elektrische Eigenschaften, wodurch sie für anspruchsvolle Umgebungen geeignet ist.
Die Kombination von Polyester oder Polyesterimid mit Polyamid - Imidbeschichtungen auf Aluminiumdraht bietet mehr hohe - Leistung, Kosten - effektiv. Die verbesserte thermische Stabilität, mechanische Haltbarkeit und chemische Resistenz machen es ideal für Transformatoren, Motoren, Generatoren, Spulen und andere anspruchsvolle Anwendungen.

Grundmaterial: Aluminium. Leicht und flexibel. Ausgezeichnete elektrische Leitfähigkeit. Kosten - Wirksam im Vergleich zu Kupfer.

Wickeldrahttemperatur
Klasse 200 ist eine thermische Klasse, die einen Mindesttemperaturindex von 200 und eine Wärmeschocktemperatur von mindestens 220 Grad erfordert.
Die Temperatur in Grad Celsius entspricht dem Temperaturindex nicht unbedingt. Es wird empfohlen, dass der Draht betrieben wird, und dies hängt von vielen Faktoren ab, einschließlich der Art der beteiligten Geräte.
Schneiden Sie - durch: Es muss kein Versagen innerhalb von 2 min bei 320 Grad erfolgen.
Temperaturindex: Klausel 15 von LEC 60317-0-3: 2008 und LEC 60317-0-3: 2008/AMD1: 2013 gilt. Der Mindesttemperaturindex beträgt 200.
Resistenz gegen Kältemittel: Der Prozentsatz der extrahierbaren Materie darf 0,5%nicht überschreiten. Die Anforderungen an eine Breakdown -Spannung müssen 75% des minimal angegebenen Werts betragen.

Spezifikationen-IEC 60317-25-2020 Standard
Referenzstandard Die Anforderungen an Polyester oder Polyesterimid über beschichtet mit Polyamid - Imid emailliertem runden Aluminiumdraht, Klasse 200.
Dieser Teil von LEC 60317 gibt die Anforderungen von emaillierten runden Aluminium -Wicklungsdrähten der Klasse 200 mit einer doppelten Beschichtung an. Die zugrunde liegende Beschichtung basiert auf Polyester- oder Polyesterimidharz. Es kann modifiziert werden, sofern die chemische Identität des ursprünglichen Harzes beibehält und alle angegebenen Drahtanforderungen erfüllt. Die überlagerte Beschichtung basiert auf Polyamid - Imidharz.

Primärbeschichtung: Polyester oder Polyesterimid.
Dies wird ausgiebig Drahtschmelz mit ausgezeichneten thermischen Eigenschaften, Klasse 180 oder höher, verwendet. Es kann auf einzelne - -Beschichtungsbeschichtung und Double - Beschichtungsanwendungen angewendet werden.
Angemessene thermische Stabilität: Diese Beschichtungen können den Temperaturen typischerweise bis zu 180 Grad standhalten, sodass sie für hohe - Temperaturanwendungen geeignet sind.
Bietet eine gute Isolierung und mechanische Stärke. Resistent gegen Lösungsmittel und Chemikalien.

Sekundärbeschichtung: Polyamid - Imide.
Polyamid - Imid (PAI) ist für seinen überlegenen thermischen und chemischen Widerstand bekannt. Ausgezeichnete mechanische - Eigenschaft bei erhöhten Temperaturen.
PAI kann die Temperaturen bis zu 220 Grad oder höher ertragen und den Betriebsbereich des Drahtes erweitern. Es bietet eine außergewöhnliche Resistenz gegen eine Vielzahl von Chemikalien, einschließlich Lösungsmitteln und korrosiven Mitteln.

Resistenz gegen Abrieb (Nennleiterdurchmesser bis und 2.500 mm)
Der Draht muss die in Tabelle 1 angegebenen Anforderungen erfüllen.
Für mittlere Nennleiterdurchmesser ist der Wert des nächstgrößten Nominalleiterdurchmessers zu entnehmen.

Warum aus dem Polyester der Chalco 200 -Klasse wählen, das mit Polyamid - Imid emailliertem runden Aluminiumdraht übergieft?

Produktionsstandard

GBT 23312.7-2009, IEC 60317-25-2020

Zertifizierung

Chalco -Produkte werden in unserem Zustand - von - Die - Art Factory unter strengen Qualitäts- und Umweltmanagementsystemen, ISO -zertifiziert.

Produktionsfähigkeit

Die Produktion und das Management entsprechen dem internationalen Stromqualitätssystem und gewährleisten die bestmögliche Lebensqualität, hohe mechanische Festigkeit, hohe elektrische Leitfähigkeit und Hochtemperaturweichung.

Die Spezifikationen des 200 -Klasse -Polyester, das mit Polyamid - Imid -emailliertem runden Aluminiumdraht übergiegt wurde

Kratzerwiderstand von 200 Klasse Polyester, das mit Polyamid - Imid emailliertem runden Aluminiumdraht übermiegt wurde

Dehnung des 200 -Klasse -Polyester

Breakdown -Spannung von 200 Klasse Polyester, überle

Merkmale von 200 - Klasse Polyester/Polyamid-IMid-Verbund-Emaelled Aluminium Runddraht

Unter trockenen und feuchten Bedingungen einen exzellenten Spannungsbausbannungswiderstand;

Hervorragende Erweidung und thermische Schockleistung;

Ausgezeichnete Filmzähigkeit und Kratzerfestigkeit;

Anti - Kältemittel, Chemical Ruipin ausgezeichnete Korrosionsleistung;

Der mit Polyester -Primer beschichtete Draht hat eine hervorragende Leistung und eine Ausfallleistung.

Polyesterimid -Primer -emaillierter Draht weist eine hervorragende Beständigkeit gegen Überlastung, Wärmealterung und Hochtemperaturkältemittel -Schaumleistung auf.

Kompatibel mit den meisten imprägnierenden Farben.

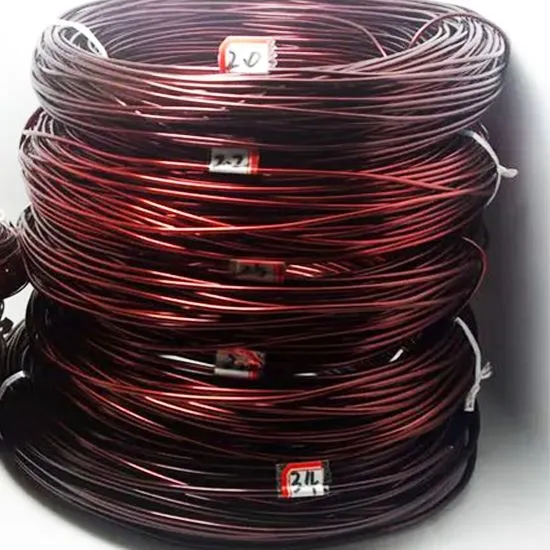

0,8 mm 1,0 mm 1,25 mm 2,0 mm 2,2 mm 2,5 mm 3,0 mm 3,4 mm emailliertes Aluminium Rundkabel

Vorsichtsmaßnahmen für die Verwendung von 200 - Klasse Polyester/Polyamid-IMID-Verbund-Emaelled Aluminium Round Draht

Es ist leicht, im Wasser - mit dem Versiegelungssystem hydrolysiert zu werden (vorsichtig bei der Versiegelung von Motoren und elektrischen Geräten vorsichtig);

Mit Polyvinylchlorid, Neopren usw., Chlor -, enthält Polymerverbindungen und nicht mit Chlorid - Ion - enthaltende Salze enthält;

Aluminiumkern -emaillierte Draht hat eine schlechte elektrische Leitfähigkeit und ist nicht für elektrische Wicklungen von Motoren mit hoher Leistung, kurz - Term Overload und Long - Term Operation;

Die Arbeitstemperatur von Aluminiumkern -emaillierten Draht, die im Kühlkompressormotor verwendet wird, sollte 130 Grad nicht überschreiten.

Die Betriebstemperatur des Kühlkompressormotors für emaillierte Draht mit Polyesterbasis sollte 130 Grad nicht überschreiten.

Anwendung von 200 Klasse Polyester/Polyamideimid Composite Emaelled Aluminium Runddraht

Stromübertragung:Polyester/Polyamid Imid Composite Emaelled Aluminium Rundkabel kann als Leistungsübertragungsleitung verwendet werden, um die Stromversorgung von Kraftwerken an verschiedene Endbenutzer zu übertragen. Im Vergleich zu herkömmlichen Kupferdrähten haben Aluminiumdrähte niedrigere Kosten und leichteres Gewicht, was die Übertragungsverluste verringern kann.

Motorherstellung:Dieser zusammengesetzte emaillierte Draht wird auch in der Motorherstellungsindustrie häufig eingesetzt. Es kann verwendet werden, um verschiedene Arten von Motoren herzustellen, einschließlich Wechselstrom- und DC -Motoren. Die Isolationsschicht von emailliertem Draht hat eine gute Isolationsleistung und Wärmewiderstand, die den Draht in hohen - Temperaturumgebungen schützen und zuverlässige elektrische Isolierung liefern kann.

Sofortiges Zitat

Transformatorherstellung:Polyester/Polyamid Imid Composite Emaelled Aluminium Runddraht wird häufig auch bei der Transformatorherstellung verwendet. Transformatoren sind wichtige Komponenten im Stromversorgungssystem, die zur Änderung der Spannungsniveaus verwendet werden. Emaillierte Drähte spielen eine leitende und isolierende Rolle in den Wicklungen von Transformatoren, was eine effektive Übertragung und Umwandlung von elektrischer Energie ermöglicht.

Im Allgemeinen wird für die Wicklungen von Motoren von Kühlgeräten und hohen - Temperaturmotoren und trocken - Typtransformatoren; Die Spule von High - Temperatur -elektrische Instrumente; Verschiedene Industriemotoren, insbesondere häufig, starteten Motoren und überlastete Motorwicklungen. Elektromotor Wicklung; Auto -Start und Generatormotorwicklung. Elektronische Vorschaltgeräte und Korrekturverwicklungen für Gleichstromversorgungen haben wichtige Anwendungen bei der Stromübertragung und der Motorherstellung. Ihre Merkmale umfassen kostengünstige, leichte und gute elektrische Leistung, wodurch sie zu einem der wichtigsten Materialien in der Stromversorgung und in der Elektrotechnik sind.

Verschiedene Produktspezifikationen:
