SG(B)12~18 nicht-gekapselter Trockentransformator der Klasse H-
Haben Sie Fragen? GNEE-Vertriebsmitarbeiter stehen jetzt für den Live-Chat zur Verfügung
E-Mail-senden:sales@gneeelectric.com
Tel.:+8615824687445
Henan GNEE Electric Co., Ltd. ist einer der zuverlässigsten Hersteller und Lieferanten von nicht-gekapselten Trockentransformatoren der h-Klasse sg(b)12~18 in China. Wenn Sie maßgeschneiderte SG(b)12~18 nicht-gekapselte h-Klasse-Trockentransformatoren aus China kaufen möchten, fordern Sie gerne ein Angebot von unserem Werk an. Qualitätsprodukte und angemessener Preis sind verfügbar.
Einführung vonSG(B)12~18 Trockentransformator
GNEE TRANSFORMER liefert SG(B)12~18 nicht-gekapselte Trockentransformatoren der Klasse H-.
Der nicht-gekapselte Trockentransformator der Klasse H-- der SGB-Serie übernimmt die spezielle Prozesstechnologie des (deutschen) MORA-Trockentransformators-, sodass das Produkt die Anforderungen an Feuerfestigkeit, Wasserdichtigkeit und Umweltschutz vollständig erfüllen kann. Es ist ein ideales Produkt für Stromverteilungssysteme und wird häufig in U-Bahnen, Schiffen, Bergwerken, der chemischen Industrie, Energieversorgungsunternehmen und dicht besiedelten Gebäuden sowie bei anderen Gelegenheiten mit besonderen Anforderungen an Sicherheit und Brandschutz eingesetzt.
Merkmale:
- Hohe Temperaturbeständigkeit
Dank der H-Klasse-Isolierung können diese Transformatoren in Umgebungen mit hohen Temperaturen ohne nennenswerte Leistungseinbußen betrieben werden. Dies ist von entscheidender Bedeutung bei Anwendungen, bei denen die Umgebungstemperatur erhöht sein kann, beispielsweise in Industrieumgebungen mit großen Mengen wärmeerzeugender Geräte oder in Gebieten mit heißem Klima. In einem Stahlwerk beispielsweise, in dem die Betriebstemperatur recht hoch sein kann, kann der Trockentransformator der Klasse SG(B) H eine stabile Leistungsumwandlung gewährleisten.
- Feuerbeständig und umweltfreundlich
Die Verwendung von nicht brennbaren Isoliermaterialien der H-Klasse macht diese Transformatoren äußerst feuerbeständig. Dies verringert die Brandgefahr bei elektrischen Störungen und erhöht die Sicherheit in verschiedenen Installationen. Da sie im Gegensatz zu einigen herkömmlichen Transformatoren kein Öl als Kühlmittel verwenden, besteht außerdem keine Gefahr einer Ölleckage, was umweltfreundlicher ist. Sie eignen sich für die Installation in Gebieten, in denen Umweltschutz Priorität hat, beispielsweise in der Nähe von Gewässern oder in dicht besiedelten Stadtgebieten.
- Geräuscharmer Betrieb
SG(B) gehäuselose Trockentransformatoren der H-Klasse sind für den Betrieb mit geringem Geräuschpegel ausgelegt. Das optimierte Kerndesign und die Wicklungstechnologie reduzieren die bei Transformatoren üblichen mechanischen Vibrationen und elektromagnetischen Geräusche. Dadurch eignen sie sich ideal für Anwendungen, bei denen die Lärmbelästigung minimiert werden muss, beispielsweise in Krankenhäusern, Schulen und Wohngebieten.
- Hohe Effizienz
Durch fortschrittliches Design und hochwertige Materialien erreichen diese Transformatoren eine hohe Energieeffizienz. Der verlustarme Kern und die gut ausgelegten Wicklungen führen zu geringeren Leistungsverlusten im Betrieb. Dies spart nicht nur Energie, sondern trägt auch dazu bei, die Betriebskosten für die Nutzer zu senken. In Gewerbegebäuden mit hohem Strombedarf kann der hocheffiziente Betrieb von Trockentransformatoren der Klasse SG(B) H im Laufe der Zeit zu erheblichen Einsparungen bei den Stromrechnungen führen.
| Produktdaten der 10-kV-Klasse SGB12 | ||||||||||
| Bewertete Hochspannung: 10 kV, 5 kV Verbindungssymbol: Dyn11/Yyn0 | ||||||||||
| Nominale Niederspannung: 0,4 kV Abgriffsbereich: ±2 × 2,5 % | ||||||||||
| Modell Nr. | Großbritannien % | Luftverlust PO(W) | Lastverlust ( 75 °C) PK(W) |
IO ( %) |
LPA (AN) dB | GRÖSSE L*B*H(mm) |
Einbaugröße m*n(mm) | Körpergröße (einschließlich Füße) |
Äußeres Packmaß (inkl. Sohle) | Gewicht mit Umverpackung (kg) |
| SGB12-315 | 4% | 705 | 3340 | 1.0 | 46 | 1320×860×1230 | 660×660 | 1900×1300×1660 | 1900×1300×2200 | 340 |
| SGB12-400 | 4% | 785 | 3870 | 1.0 | 46 | 1340×860×1410 | 820×660 | 1900×1300×1660 | 1900×1300×2200 | 340 |
| SGB12-500 | 4% | 930 | 4720 | 1.0 | 47 | 1350×860×1430 | 820×660 | 1900×1300×1660 | 1900×1300×2200 | 340 |
| SGB12-630 | 6% | 1040 | 5760 | 0.8 | 49 | 1400×860×1440 | 820×660 | 2100×1400×2015 | 2100×1400×2200 | 400 |
| SGB12-800 | 6% | 1215 | 6740 | 0.8 | 50 | 1450×1020×1450 | 820×820 | 2100×1400×2015 | 2100×1400×2200 | 400 |
| SGB12-800 | 6% | 1415 | 7850 | 0.8 | 50 | 1520×1020×1540 | 820×820 | 2100×1400×2015 | 2100×1400×2200 | 400 |
| SGB12-1250 | 6% | 1670 | 9480 | 0.8 | 51 | 1600×1020×1740 | 820×820 | 2300×1500×2120 | 2300×1500×2200 | 450 |
| SGB12-1600 | 6% | 1960 | 11410 | 0.8 | 52 | 1800×1150×1790 | 1070×1070 | 2300×1500×2120 | 2300×1500×2200 | 500 |
| SGB12-2000 | 6% | 2440 | 14000 | 0.6 | 52 | 1810×1150×1840 | 1070×1070 | 2400×1500×2300 | 2400×1500×2300 | 500 |
| SGB12-2500 | 6% | 2880 | 16670 | 0.6 | 53 | 1900×1150×1960 | 1070×1070 | 2600×1500×2500 | 2600×1500×2500 | 500 |
UnternehmenProfil
GNEE TRANSFORMER verfügt über starke Produktionskapazitäten und ein effizientes Marketingteam.
Zu unseren Transformatorprodukten gehören 500-kV-, 400-kV-, 330-kV-, 220-kV- und 110-kV-Ultrahochspannungstransformatoren, verschiedene Trockentransformatoren/Öltransformatoren/amorphe Legierungstransformatoren von 35 kV und darunter, neue Energietransformatoren und vorgefertigte Umspannwerke.
Exportserien: Einphasentransformator, Dreiphasentransformator, Zylindertransformator, Trenntransformator, Steuertransformator, Spannungsregler und andere Produkte sowie verschiedene Spezifikationen von Spezialtransformatoren wie Erdungstransformatoren, Lichtbogenunterdrückungsspulen, Bitcoin-Transformatoren, vorgefertigten Kabinen, Reaktoren, Elektroofentransformatoren, Gleichrichtertransformatoren, Bergbautransformatoren, Schiffstransformatoren usw.
GNEE TRANSFORMER hat nacheinander die Systemzertifizierungen ISO9001, ISO14001, ISO45001 und SA8000 bestanden. Gleichzeitig haben 10-kV- und 35-kV-Ebenenverteilungstransformatoren und kastenförmige Umspannwerke die internationale IEC-Zertifizierung der Elektrotechnischen Kommission, die US-amerikanische UL-Zertifizierung, die deutsche TÜV-Zertifizierung, die EU-CE-Zertifizierung, die niederländische KEMA-Zertifizierung und die GOST-Zertifizierung erhalten. Unsere Produktverkäufe decken den globalen Markt ab, darunter 72 Länder und Regionen wie die Vereinigten Staaten, Europa, Kanada, Mexiko usw.

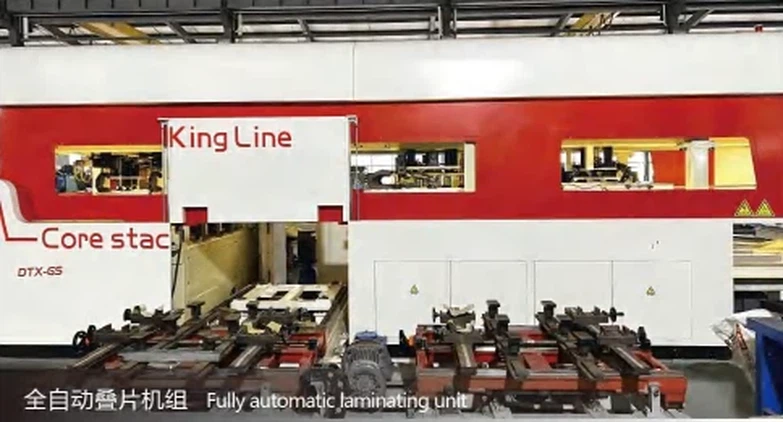

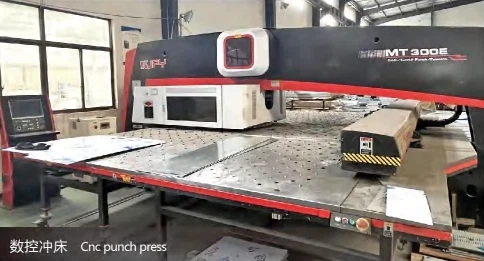

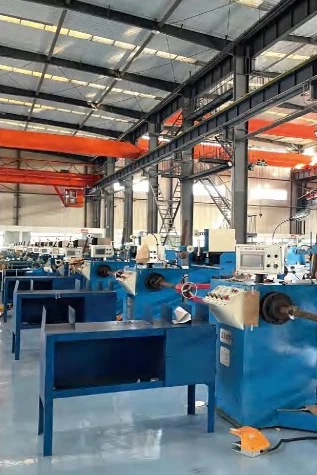

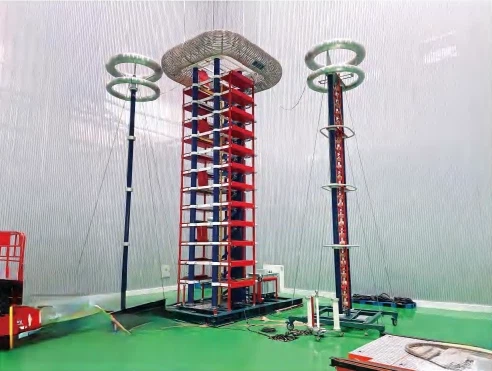

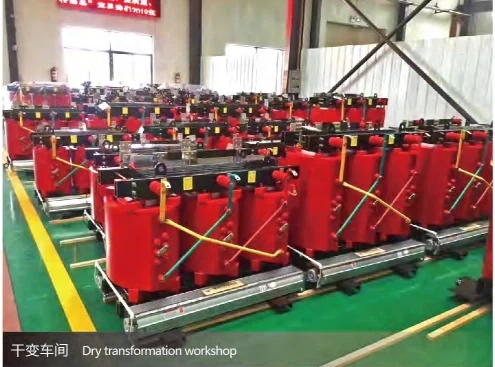

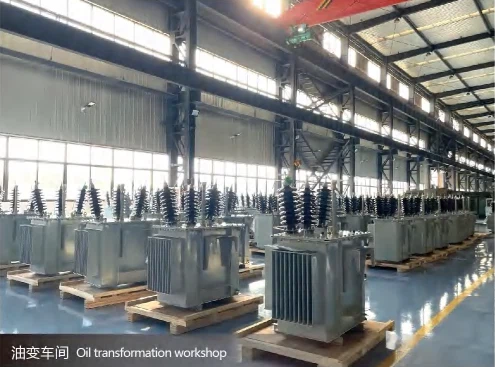

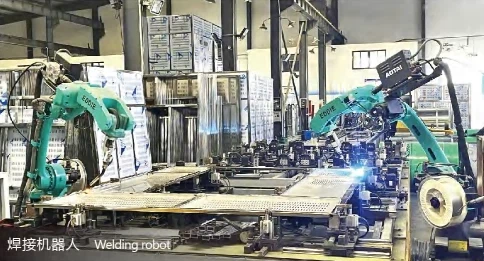

Transformator Werkstattausrüstungsdisplay
Transformatortypen von GNEE
Holen Sie sich die Bestellspezifikation für Transformatoren
GNEE-TransformatorBestellspezifikation
|
Bitte geben Sie bei der Auswahl der Produkte unseres Unternehmens die folgenden Daten an, um Sie besser bedienen zu können. |
||
|
Nachfrager |
||
|
Nachfrager: |
Telefonmethoden: |
Fax: |
|
Technischer Projektleiter: |
Telefonmethoden: |
Postfach: |
|
Auswahl des Transformatortyps |
||
|
□Trockentransformator {□SC(B) Epoxidharz □SC(B) Nicht-verkapselt} □Amerikanische Box (ZGS) {□Terminaltyp(-Z-) □Ringnetzwerktyp(-H-)} □Europäischer Boxwechsel (YBM){□ Trockenwechsel □Ölwechsel} |
□ Öl-eingetauchter Transformator{□ Vollständig abgedichtet (-M-) □Öl-Lagerkissen} □Amorpher Legierungstransformator{□Trocken amorph □ Öl amorph} □ Spezialtransformator {Gleichrichter, Ofen, Bergwerk usw.} |
|
Auswahl der Grunddaten des Transformators
|
Einsatzland: |
|
|
Phasennummer: |
□Drei-Phase(S konventionell) □ Einphasig □Andere() |
|
Frequenz: |
□50Hz (konventionell) □60Hz □ Andere() |
|
Transformatoröl: |
□#25 (konventionell) □#45 (Mindesttemperatur unter -25 Grad) |
|
Nennkapazität: |
□( )kVA Nutzungsbedingungen □Außentyp □Innentyp |
|
Höhe: |
□Weniger als 1000m (konventionell) □1000-2000m □3000m以上 über |
|
Nennspannung (Hochspannung) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Andere() |
|
Nennspannung (Niederdruck) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Andere( ) |
|
Verbundene Gruppe |
□Dyn11(konventionell) □Yyn0 □YNd11 □li0(Einzel-phase) □Andere() |
|
Impedanz (%): |
□4 % □4,5 % □5,5 % □6 % □6,5 % □7,5 % □8 % □Sonstige( ) |
|
Spannungsregelungsmodus |
□Spannungsregelung ohne Erregung (konventionell) □Ein-Lastspannungsregelung (Z) |
|
Spannungsregelbereich |
□±2*2,5 % □±5 % □±3*2,5 % □Sonstige() |
Auswahl des Transformatorzubehörs
|
□Lüfter □Temperaturregelung{□ Gemeinsam □Mit 485-Computerschnittstelle} □Trockengehäuse{□Gewöhnliches Stahlblech □Aluminiumlegierung » Edelstahl} □Schutzgrad des Trockengehäuses (□IP20 (konventionell) □IP( )} □Anforderungen an die Höhe des Trockengehäuses{□Keine □Anforderungen[ ]} □ Kabelausgangsmodus der trockenen variablen Shell {□ Oben-und-raus □ Oben-und-unten □Unten-ein/UNTEN-aus □Unten-ein/AUF-aus □Unten-ein/UNTEN{9}}aus □Unten-ein/Seite-aus [□Links □ Rechts-aus]} |
|
Notiz: 1. (Trockenwechselanforderungen) Der 100-kVA-Transformator enthält keine Lüfter, z. B. Lüfter, die aufgeladen werden müssen 2. (Ölwechsel<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Sonstige besondere Anforderungen (zusätzliche Gebühren gelten unten)
|
Trockentransformator |
□Gehäuse und Bodenplatte{□Normal □Vollständig versiegelt} □Fahrschalter □Magnetisch □Nullsystemtransformator □Kupferschiene zum Niederspannungsschrank □Schutzgitter □Beleuchtung □100 kVA oder weniger Lüfter □Stoßdämpfer |
|
Öltransformator- |
□Nr.45-Öl für Nicht-Tieftemperaturbereiche □Bestimmte Marke auf-Lastspannungsregler □400 kVA und darunter Niederspannungsausgang OABC-Phase mit Verdrahtungsklemmen □630 kVA oder weniger erfordern eine Temperaturregelung □800 kVA oder weniger. Für den Niederspannungsausgang Phase 0 sind Verdrahtungsklemmen erforderlich □630 kVA und darunter müssen mit einem Gasrelais ausgestattet sein |
