2000-kVA-Transformator: Ein umfassender Leitfaden

A 2000-kVA-Transformator (Kilo-Volt-Ampere).ist eine kritische Komponente in elektrischen Energieverteilungssystemen. Diese Transformatoren sind für die Bewältigung einer hohen elektrischen Energiekapazität ausgelegt, insbesondere 2000 Kilo-Volt-Ampere. Im Wesentlichen dient ein Transformator dieser Kapazität dazu, die elektrischen Spannungs- und Strompegel zu ändern und sie an die Anforderungen des von ihm versorgten Systems anzupassen. Die Angabe „kVA“ gibt die Scheinleistung des Transformators an, die sowohl Wirk- als auch Blindleistung verarbeiten kann.



In Energieverteilungssystemen spielen 2000-kVA-Transformatoren eine zentrale Rolle. Sie werden häufig in mittelgroßen bis großen Industrie-, Gewerbe- und Versorgungsanwendungen eingesetzt. Diese Transformatoren können hohe Übertragungsspannungen auf niedrigere Werte herabsetzen, die für den gewerblichen oder industriellen Einsatz geeignet sind, oder umgekehrt, wodurch eine effiziente Übertragung gewährleistet und Leistungsverluste minimiert werden.

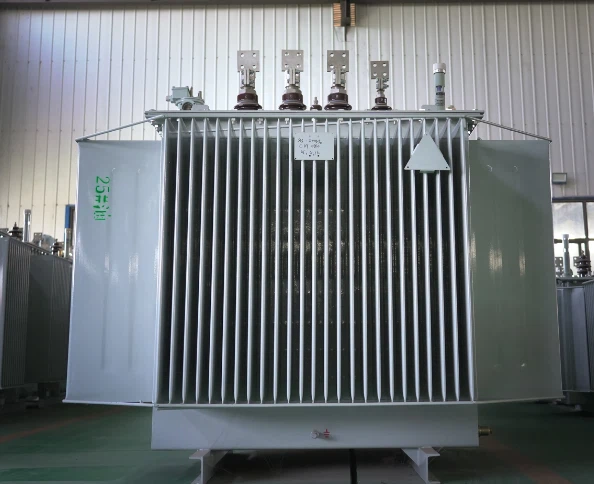

Der 2000-kVA-Öltransformator besteht aus einem Eisenkern, einer Niederspannungsspule, einer Hochspannungsspule, einer Gehäuseisolierung, Hoch- und Niederspannungsleitungen, einem Spannungsregelschalter, einem Öltank, einer Buchse und anderem Zubehör.



Der 2000-kVA-Öltransformator verfügt über eine dreiphasig gewickelte Eisenkernstruktur, und das Eisenkernmaterial besteht aus hochwertigem, korn-orientiertem magnetischem Siliziumstahlblech.



Der Eisenkern wird mit fortschrittlicher Technologie hergestellt, mit geringem Verlust und geringem Rauschen. Die Struktur ist vollständig auf die Reduzierung von Verlusten und Übererregung ausgelegt, um den Anforderungen der Wärmeableitung und des Wärmetransports gerecht zu werden. Die Erdung des Eisenkerns wird von der Oberseite des Kraftstofftanks durch eine Durchführung mit einer Netzfrequenzfestigkeit von 3 kV herausgeführt. Unterseite des Transformators. Das Isoliermaterial des Gehäuses besteht aus hochqualitativem Hochleistungskarton mit hoher -Dichte. Die Hoch- und Niederspannungsleitungen bestehen aus weichem Kupfer und der Öltank hat eine glockenförmige Struktur, um den Faktor Öllecks zu reduzieren.

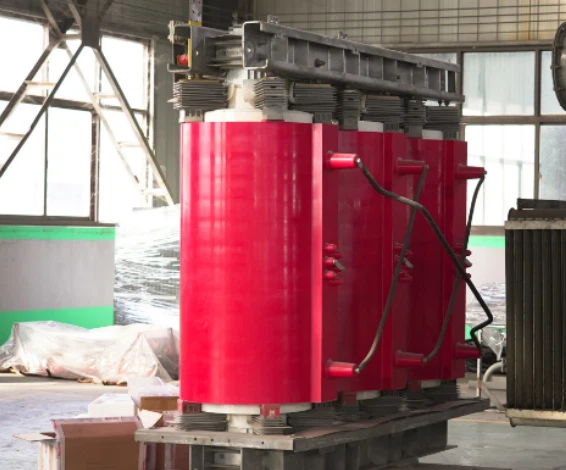

Bei den derzeit auf dem Markt befindlichen 2000-kVA-Trockentransformatoren handelt es sich hauptsächlich um epoxidharzgegossene Trockentransformatoren mit einer Nennleistung von 2000 kVA.
Dieser Transformator ist für gute Isoliereigenschaften mit einer dünnen Epoxidharzschicht vergossen.

Darüber hinaus verfügt dieser Transformator über eine hervorragende Kurzschlussfestigkeit und Blitzschlagfestigkeit.

Das Gehäuse des 2000-kVA-Trockentransformators- besteht aus rostfreiem Stahl, der sicher und zuverlässig ist, und die Schutzart erreicht IP20. Es verfügt über eine hervorragende mechanische Festigkeit und verformt sich unter der Einwirkung von Kurzschlussstrom nicht. Geringer Verlust, geringer Temperaturanstieg und hoher Wirkungsgrad.

2000-kVA-Trockentransformatoren-werden im Allgemeinen in Innenräumen in einer Höhe von 1000 Metern oder weniger verwendet und können bei einer hohen Temperatur von 40 Grad Celsius normal arbeiten.

Aufgrund der Sicherheit und Zuverlässigkeit des 2000-kVA-Trockentransformators - wird er direkt in Hafenanlagen, Kraftwerken, Wohngebieten und anderen Orten mit hohem Stromverbrauch installiert.





Parameter	Wert/Bereich	Notizen
Nennleistung	2000 kVA	Kontinuierliche Kapazität bei 35 Grad Umgebungstemperatur
Primärspannung (HV)	6 kV / 10 kV / 11 kV / 33 kV (anpassbar)	Abhängig vom Netzstandard
Sekundärspannung (LV)	0,4 kV / 0,415 kV / 0,69 kV	Gemeinsame Verteilungsebenen
Frequenz	50 Hz oder 60 Hz	Kompatibel mit globalen Märkten
Wickelmaterial	Kupfer / Aluminium (OFC)	Kupfer für höhere Effizienz
Verbindungsvektorgruppe	Dyn11, Yyn0, Dyn5 usw.	Konform mit IEC 60076
Impedanzspannung (UK)	5% ~ 6.5%	Typisch für den Kurzschlussschutz
Nein-Lastverlust (W)	~1800 - 2300 W	Abhängig von der Kernsorte (amorph oder CRGO)
Lastverlust (W) bei 75 Grad	~17000 - 19000 W	Kupferwicklungen reduzieren Verluste
Kühlmethode	ONAN / ONAF / KNAN	Öl natürliche Luft natürliche / Umluft
Isolationsklasse	A / B / F	In Öl-eingetaucht: Klasse A (Steigung 105 Grad)
Standardkonformität	IEC 60076, IEEE C57.12, CSA, AS/NZS	Globale Zertifizierung verfügbar





Ein 2000-kVA-Transformator kann eine Last von 1700 kW tragen, wenn es sich ausschließlich um elektrothermische (ohmsche) Lasten handelt.



Wenn es sich jedoch ausschließlich um induktive Lasten wie Motoren handelt, werden sie um 60 % reduziert, was einer Motorlast von 1200 Kilowatt entspricht.
Wenn beides vorhanden ist, dann 30 % Rabatt (1400 kW) oder 20 % Rabatt (1600 kW), je nachdem, welche Last den größeren Anteil ausmacht.



Tatsächlich beträgt die maximale Last gemäß den Vorschriften des Electric Power Bureau 85 % der Volllast, also 1700 kVA. Der maximale Leitungsstrom beträgt 2586 Ampere.

Berechnen Sie wie folgt: 1700KVA÷380V÷1.732=2.5859446KA=2585.9949A≈2586A≈2600A.





Der Transformator wurde dieser Aussage zufolge nicht abgeschaltet, er sollte außer Betrieb genommen werden. Dies kann durch Abschalten des Betriebs erfolgen.



Das Grundprinzip besteht darin, die Leistungsschalter und Trennschalter auf der Hoch- und Niederspannungsseite des 2000-kVA-Transformators abzuschalten.



Um den Transformator auszuschalten, muss die Stromversorgung vor dem 2000-kVA-Transformator unterbrochen werden. Die vorgeschaltete Hochspannungsversorgung des 2000-kVA-Transformators verfügt über einen Leistungsschalter und eine Ausfallsicherung.



Stoppen Sie zuerst die Last auf der Niederspannungsseite und trennen Sie den Leistungsschalter auf der Niederspannungsseite. Stoppen Sie dann die hochspannungsseitige Stromversorgung des 2000-kVA-Transformators und ziehen Sie den hochspannungsseitigen Leistungsschalter in die Test- oder Wartungsposition.





Die Eingangsspannung eines 2000-kVA-Transformators beträgt 380 Volt, die Spannung im Transformator muss jedoch entsprechend der Spannung des Stromversorgungssystems bestimmt werden, im Allgemeinen 10 kV, 30 kV usw.





Wenn Ihre Fabrikausrüstung nicht den ganzen Tag läuft, liegt die kritische Last sehr nahe an der Kapazität des Transformators und die Last ist relativ stabil. Dann können Sie einen 2000-kVA-Transformator wählen.



Wenn die Geräte in Ihrer Fabrik jedoch täglich ein- und ausgeschaltet werden müssen, die Lastwechsel relativ groß sind und Personen im Einsatz sind, können Sie über den Parallelbetrieb zweier Geräte nachdenken.





Dekodierung von Transformator-Typenschildern

Transformator-Typenschilder enthalten wichtige Informationen, die für den sicheren und effizienten Betrieb des Transformators erforderlich sind. Für Elektrofachkräfte ist es von entscheidender Bedeutung, die Daten auf diesen Typenschildern zu verstehen.



Wichtige Informationen zu Typenschildern:

• Name des Herstellers
• Modellnummer
• Seriennummer
• Nennleistung in kVA (2000 kVA)
• Primär- und Sekundärspannungswerte
• Frequenz (normalerweise 50 oder 60 Hz)
• Phase (Einzel-Phase oder Drei-Phase)
• Impedanzprozentsatz
• Temperaturanstiegsbewertung
• Kühlmethode (z. B. ONAN – Oil Natural Air Natural)
• Isolationsklasse
• Herstellungsjahr



Wichtige Spezifikationen interpretieren

Typenschild-Artikel	Bedeutung
Nennleistung (kVA)	Kapazität des Transformators; hier sind es 2000 kVA
Spannungswerte	Primär- und Sekundärspannungen, für die der Transformator ausgelegt ist
Frequenz	Betriebsfrequenz, die die Kompatibilität mit der Stromquelle anzeigt
Phase	Ein- oder dreiphasig, je nach Art des elektrischen Systems
Impedanz (%)	Beeinflusst die Spannungsregelung und Fehlerstrompegel
Temperaturanstieg	Maximaler Temperaturanstieg über Umgebungstemperatur bei Volllast
Kühlmethode	Kühlmethode, entscheidend für die Installationsumgebung
Isolationsklasse	Bestimmt den Betriebstemperaturbereich



Bedeutung des Typenschilds

1. Sicherstellen einer ordnungsgemäßen Installation:Typenschilddaten helfen bei der Auswahl des richtigen Standorts und der richtigen Aufstellung für den Transformator unter Berücksichtigung von Faktoren wie Spannungsanforderungen, Kühlbedarf und Platzbeschränkungen.
2. Betrieb:Mithilfe der Angaben auf dem Typenschild können Betreiber den Transformator korrekt in das elektrische System integrieren und so sicherstellen, dass er innerhalb der vorgegebenen Grenzen arbeitet.
3. Wartung:Das Wartungspersonal verlässt sich bei der Durchführung angemessener Wartungs-, Reparatur- und Austauscharbeiten auf Typenschilddaten. Beispielsweise ist es wichtig, die Kühlmethode zu verstehen, um die Temperatur des Transformators innerhalb sicherer Grenzen zu halten.
4. Sicherheitskonformität:Die Angaben auf dem Typenschild stellen sicher, dass der Transformator gemäß den Sicherheitsstandards und -vorschriften verwendet wird.



Zusammenfassend ist das Typenschild eines Transformators eine wichtige Referenz, die alle notwendigen Daten für einen sicheren und effizienten Betrieb, eine sichere Wartung und die Einhaltung elektrischer Normen enthält.





Weil die Nennkapazität des Transformators mit dem Koeffizienten=Nennstrom multipliziert wird.



Daher beträgt der primärseitige Strom eines Leistungstransformators mit 10 kV/0,4 kV und 2000 kVA: I1=2000/(1,732*10)=115.47A,



Sekundärseitiger Strom: I2=2000/(1,732*0,4)=2886.83A.



Ein 2000-kVA-Transformator versorgt einen Niederspannungs-Verteilerschrank. Welche Universalschaltergröße verwende ich im Niederspannungs-Stromverteilerschrank?



Wenn 10KV/0,4KV



Primärseitiger Strom des Transformators: 116 A. Sekundärseitiger Strom: 2880 A



Der Haupteingangsschutzschalter wählt 3000 A–3500 A



Kann mit drei 1000A-Steckdosenschränken ausgestattet werden.



Die Hauptsammelschiene kann eine 80*8-Kupfersammelschiene verwenden, es wird jedoch empfohlen, eine 100*10-Kupfersammelschiene zu verwenden.





Müssen Sie sicherstellen, dass Ihr 2000-kVA-Transformator ein Öltransformator ist? Oder ein Trockentransformator-?



Die Anforderungen an die Umgebung sind unterschiedlich.



Unter normalen Umständen kann sich der 2000-kVA-Transformator unter 1000 Metern über dem Meeresspiegel befinden. Wenn Sie besondere Anforderungen haben, wie z. B. große Höhen, häufige Blitzeinwirkungen, feuchte Tropen, trockene Tropen oder Gebiete mit starkem Salznebel usw., können Sie mit dem Hersteller verhandeln, in der Regel können die Anforderungen erfüllt werden.





Der Leerlaufverlust eines 2000-kVA-Trockentransformators- beträgt 3050 W und der Lastverlust 14450 W. Bei Volllast vervielfacht sich der Verlust pro Tag mit 24 Stunden.

Lastverlust 14450*24H=346800W

Kein-Lastverlust beträgt 3050 W * 24 H=73200W





Die Installationsanforderungen der meisten Länder sehen vor, dass der sichere Installationsabstand von zwei 2000-kVA-Trockentransformatoren -mehr als 1 Meter beträgt. Der Autor empfiehlt, einen Sicherheitsabstand von mehr als 1,5 Metern zu wählen.





Hochdruck zu Niederdruck und Erde ist größer als 1000 Megaohm, Hochdruck zu Erde, Niederdruck zu Erde ist ebenfalls größer als 1000 Megaohm.



Zur Messung können Sie ein 2500-Volt-Megaohmmeter verwenden.



Da es sich bei dem Transformator um ein Gerät mit großer{0}}Kapazität handelt, wird die Messung einige Zeit in Anspruch nehmen. Wenn die Geschwindigkeit 120/MIN oder mehr erreicht, dauert der Normalbetrieb mehr als 30 Sekunden.



Hinweis: Behalten Sie nach der Messung die Geschwindigkeit bei, bis es getrennt ist. Andernfalls kann es durch die Entladung des Prüflings leicht zu einer Beschädigung des Instruments kommen.



Wenn die Messung die oben genannten Parameter erfüllen kann.



Stellen Sie sicher, dass die Ausrüstung in gutem Zustand ist!





Ja, solange der Leistungsfaktor COSΦ nicht kleiner als 0,5 ist, wird es Probleme geben! Ist der Transformatorverlust größer! Solange die Leistung der unten aufgeführten Geräte nicht größer ist als die maximale Wirkleistung, die der Transformator abgeben kann, ist das kein Problem!



Gemäß dem herkömmlichen Leistungsfaktor von 0,95 gibt ein 2000-kVA-Transformator bei Volllast eine Wirkleistung von 1900 kW ab.



Die wirtschaftliche Betriebskapazität des allgemeinen Transformators beträgt jedoch etwa 80 bis 85 %, so dass der Verlust des Transformators nicht zu hoch ist und die Lebensdauer länger ist!



Solange also die Blindleistungskompensation vorhanden ist und der Leistungsfaktor nicht unter 0,85 liegt, kann sie verwendet werden!
