Vergleichstabelle der Kernparameter: 630 kVA, 1.500 kVA, 2.500 kVA Öltransformatoren

GNEE fertigt individuell-jeden 630-kVA-, 1500-kVA- oder 2500-kVA-Öltransformator- genau nach Ihren Standortanforderungen - und unterstützt ihn dann mit einem wirklich globalen, null-blinden-Kundendienst-. Mit lokalen Händlern und Servicepartnern in 150+ Ländern erhalten Sie direkten Zugang zu Ersatzteilen, technischer Beratung und -Hilfe vor Ort, wo auch immer Ihr Projekt tätig ist. Keine Umgehung, keine fallengelassenen Versprechen.



Entdecken Sie unsere Dienstleistungen für kundenspezifische Transformatoren

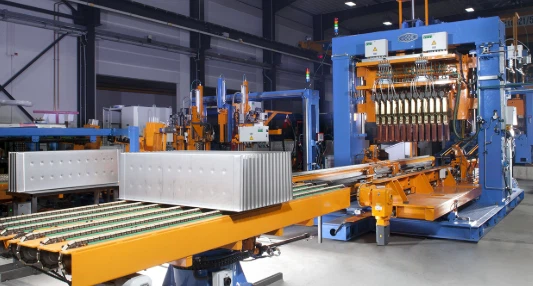

GNEE-Fabrik – automatische Wellpappentankleitung für Ölverteilungstransformatoren-.





Was sind die Kernparameter für den Vergleich von Ölverteilungstransformatoren-?



Bevor das Ganze gezeigt wird630 kVA, 1.500 kVA, 2.500 kVA Öltransformatoren-Mithilfe der Spezifikationstabelle können Sie besser verstehen, was die einzelnen Parameter für die Installation und den Betrieb in der Praxis- bedeuten. Die wichtigsten Spezifikationen, die in der folgenden Vergleichstabelle aufgeführt sind, bleiben bestehen:

• Nennkapazität (kVA)– Die Scheinleistung, die der Transformator unter Nennbedingungen kontinuierlich liefern kann, ohne die Temperaturgrenzen zu überschreiten.
• Hochspannung und Niederspannung– Standard 10 kV primär mit 0,4 kV sekundär ist die Basislinie; Sonderspannungen bis zu 35 kV sind auf Anfrage bei GNEE erhältlich.
• Nein-Lastverlust (Eisenverlust)– Die vom Kern verbrauchte feste Leistung, um den Transformator 24 Stunden am Tag unabhängig von der Last mit Strom zu versorgen.
• Lastverlust (Kupferverlust)– Der variable Verlust, der mit dem Quadrat des Laststroms zunimmt; gemessen bei 75 Grad Wicklungswiderstand.
• Impedanzspannung (%)– Bestimmt den Spannungsabfall unter Last und beeinflusst die Größe des Kurzschlussstroms; beeinflusst auch die Parallelbetriebsfähigkeit.
• Ölgewicht und Gesamtgewicht– Bestimmt direkt das Fundamentdesign, die Krananforderungen und die Transportlogistik.
• Abmessungen (L×B×H)– Entscheidend für das Layout von Umspannwerken, die Gehäusegröße und die Abstandsplanung in Innenräumen.



Jeder Parameter beeinflusst die Kosten und die betriebliche Effizienz. In der folgenden Tabelle wird eine konsistente 10-kV-/0,4-kV-, Dyn11-, S11---Konfiguration verwendet, sodass Sie echte kapazitätsbasierte Unterschiede auf einen Blick erkennen können.





Unten finden Sie das EndgültigeVergleichstabelle der Kernparameter für Ölverteilungstransformatoren mit 630 kVA, 1.500 kVA und 2.500 kVABasierend auf werkseitig-Standard-S11-Kupfer-gewickelten Designs. Bei den Hocheffizienzserien S13/S20/S22 sinken die Verlustzahlen erheblich, aber die Abmessungs- und Gewichtsprofile bleiben vergleichbar.



Kernparameter	630 kVA	1500 kVA	2500 kVA
Hochspannung (primär)	10 kV / 11 kV	10 kV / 11 kV	10 kV / 11 kV
Niederspannung (Sekundär)	0,4 kV	0,4 kV	0,4 kV
Frequenz	50 Hz / 60 Hz	50 Hz / 60 Hz	50 Hz / 60 Hz
Vektorgruppe	Dyn11	Dyn11	Dyn11
Tippbereich	±2×2,5 % vom-Stromkreis	±2×2,5 % vom-Stromkreis	±2×2,5 % vom-Stromkreis
Impedanzspannung (%)	4.5%	5.0%	6.0%
Kein-Lastverlust (S11 typisch)	810 W	1960 W	2700 W
Lastverlust bei 75 Grad (S11 typisch)	6,200 W	13,900 W	20,500 W
Ölgewicht (ca.)	320 kg	620 kg	1.050 kg
Gesamtgewicht (ca.)	1.950 kg	3.850 kg	6.150 kg
Abmessungen L×B×H (ca.)	1.520 × 980 × 1.460 mm	1.880 × 1.300 × 1.820 mm	2.330 × 1.750 × 2.360 mm
Kühlmethode	ONAN	ONAN	ONAN
Wickelmaterial	Kupfer	Kupfer	Kupfer
Anwendbarer Standard	IEC 60076	IEC 60076	IEC 60076



Notiz: Alle Werte sind typisch für hermetisch abgedichtete Öltransformatoren der Klasse S11-, 10 kV/0,4 kV, Dyn11. GNEE bietet auch S13-, S20-, S22- und amorphe Metallkernversionen mit deutlich geringeren Verlusten an. Kundenspezifische HV-Nennwerte bis 35 kV und LV bis 480 V sind verfügbar. Auf Wunsch können Laststufenschalter (OLTC) und Zwangskühlung (ONAF) integriert werden.

Klicken Sie hier, um mehr über GNEE-Transformatoren zu erfahren





Nein-Vergleich der Lastverluste bei Öltransformatoren mit 630 kVA, 1.500 kVA und 2.500 kVA-

Kein -Lastverlust (Kernverlust) ist der kontinuierliche Hintergrundaufwand, den jeder Transformatorbesitzer zahlt. Der Vergleichstabelle zufolge verbraucht eine 630-kVA-Einheit nur 810 W für die Kernerregung, die 1500-kVA-Einheit 1.960 W und die 2500-kVA-Einheit 2.700 W. Bei einem Jahr ununterbrochenem Betrieb (8.760 Stunden) führen diese festen Verluste zu einem gesamten Leerlaufenergieverbrauch von etwa 7.100 kWh, 17.200 kWh usw 23.700 kWh bzw. - ein Faktor, der sich direkt auf die Amortisationsberechnung beim Upgrade von den Effizienzstufen S11 auf S13 bzw. S20 auswirkt.



Auswirkungen von Lastverlusten auf die Gesamtbetriebskosten für Öltransformatoren mit 630 kVA, 1.500 kVA und 2.500 kVA

Der Lastverlust wächst überproportional mit der Kapazität, und damit auch seine Kostenauswirkungen. Bei 75-Grad-Volllastbedingungen erreicht der Kupferverlust 6,2 kW für 630 kVA, 13,9 kW für 1500 kVA und 20,5 kW für 2500 kVA. Wenn ein 2500-kVA-Transformator während der Produktionsstunden mit durchschnittlich 70 % Last läuft, kann allein sein Lastverlust 100.000 kWh pro Jahr übersteigen - und damit mehr als das Zehnfache des Leerlaufbeitrags betragen. Aus diesem Grund empfehlen viele Projekteigentümer jetzt die hocheffiziente S20/S22-Serie, bei der der Lastverlust im Vergleich zur S11-Basislinie um 15–20 % sinken kann, wodurch sich die inkrementellen Transformatorkosten oft innerhalb von 2–4 Betriebsjahren amortisieren.





Eine der praktischsten Erkenntnisse aus demVergleichstabelle der Kernparameter für Öltransformatoren mit 630 kVA, 1.500 kVA und 2.500 kVAist der Sprung in der Körpergröße.

Eine 630-kVA-Einheit passt auf eine Grundfläche von etwa 1,5 × 1,0 Metern und wiegt weniger als 2 Tonnen, während die 2500-kVA-Version über 2,3 × 1,8 Meter misst und mehr als 6 Tonnen wiegt.

Allein das Ölgewicht schwankt von 320 kg auf über eine Tonne, was bedeutet, dass der 2500-kVA-Transformator eine Stahlbetonunterlage, eine Ölauffanggrube, die für das gesamte Ölvolumen ausgelegt ist, und Schwerlastkranzugang während der Platzierung erfordert.



Bei in Innenräumen oder auf Dächern montierten Umspannwerken können diese Einschränkungen dazu führen, dass zwei Einheiten mit kleinerer{1}}Kapazität eine praktikable Alternative darstellen - ein Thema, das unsere GNEE-Projektingenieure während der Angebotsphase häufig mit Kunden besprechen.



2500-kVA-Öltransformator-für Exportladung




Einen zuverlässigen habenVergleichstabelle der Kernparameter: 630 kVA, 1.500 kVA, 2.500 kVA Öltransformatorenstellt Ihnen die kritischen technischen Zahlen - Verluste, Gewicht, Abmessungen und Impedanz - direkt vor Augen. Jetzt ist es an der Zeit, diese Spezifikationen in ein konkretes Fabrik--Direktangebot umzuwandeln.



Ganz gleich, ob Ihr nächstes Projekt eine einzelne 630-kVA-Einheit für ein Gewerbegebäude, ein 1.500-kVA-Arbeitsgerät für eine Verarbeitungsanlage oder ein 2.500-kVA-Backbone für ein Umspannwerk benötigt, das Team von GNEE ist bereit, einen vollständig zertifizierten, prüfungsgeprüften Transformator zu liefern, der genau Ihren Kernparametern entspricht.



Lassen Sie nicht zu, dass vage Webpreise oder einheitliche Datenblätter Ihre Beschaffung verzögern. Senden Sie uns Ihre Primärspannung, Sekundärspannung, Effizienzpräferenz und etwaige spezielle Gehäuse- oder Überwachungsanforderungen. Sie erhalten innerhalb eines Werktages ein detailliertes, unverbindliches-kostenloses technisches und kommerzielles Angebot.



Fordern Sie ein Angebot an





Was ist ein 1500-kVA-Transformator?

Merkmale des Transformators: Mit einer Transformatorleistung von 1500 KVA (1,5 MVA) verfügt der Industrietransformator über eine Primärspannung von drei{0}Phasen 12470Y/7200 geerdetem Stern und eine Sekundärspannung von drei-Phasen 480Y/277 Stern. Das Gerät verfügt über eine primäre radiale Einspeisung für Einzelinstallationen und frontseitige Primäranschlüsse.



Wie hoch ist die Belastbarkeit eines 1500-kVA-Transformators?

Ein 1500-kVA-Transformator kann liefernbis zu 1500 kVA Scheinleistung. Bei typischen Lasten mit einem Leistungsfaktor von 0,85 entspricht dies etwa 1275,0 kW Wirkleistung.



Welche Größe hat ein 1500-kVA-Trockentransformator?

Abmessungen des 1500-kVA-Trockentransformators
Unsere 1500-kVA-Trockentransformatoren sind in anpassbaren Abmessungen erhältlich, die typischerweise zwischen1700 mm bis 1900 mm (Länge), 1100 mm bis 1300 mm (Breite) und 1800 mm bis 2100 mm (Höhe).



Wie viel Öl ist in einem 1500-kVA-Transformator?

Die Ölkapazität eines 1500-kVA-Transformators liegt typischerweise bei ca1000 bis 1200 Liter. Die genaue Menge kann je nach Design, Konstruktion und Kühlanforderungen des jeweiligen Transformatormodells variieren.



Was bedeutet 2500 kVA?

kVA steht fürKilovolt-Ampere, ein Maß für die Scheinleistung. Dabei handelt es sich um die Gesamtleistung, die ein Generator liefern kann. Dabei handelt es sich sowohl um die Energie, die Ihre Anlage betreibt (Wirkleistung), als auch um die Energie, die das System stabil hält (Blindleistung).



Wie viel Öl ist in einem 2500-kVA-Transformator?

Das Transformatoröl eines 2500-kVA-, 13,8-kV-Transformators ist383 GallonenDas Gewicht des . 2500-KVA-Transformators beträgt etwa 13889 Pfund. Normalerweise kann 1 x 40 HQ 4 Einheiten mit 2500 kVA, 13,8 kV, auf einem Pad- montierten Transformatoren nach Nordamerika laden.



Kann GNEE die Kernparameter von 630-kVA-, 1500-kVA- und 2500-kVA-Öltransformatoren anpassen?

Absolut. Jeder Parameter in der Vergleichstabelle - HV/LV-Nennwerte, Anzapfbereich, Vektorgruppe, Impedanzprozentsatz, Effizienzgrad (S11 bis S22 und amorph) und sogar der Kühltyp - können an Ihre Projektspezifikation angepasst werden. Senden Sie einfach Ihr -Liniendiagramm oder Datenblatt an sales@gneeelectric.com, und unser Engineering-Team wird Ihnen einen präzisen technischen Vorschlag unterbreiten.



Was ist der Preisunterschied zwischen 630-kVA-, 1500-kVA- und 2500-kVA-Öltransformatoren?

Die Kosten für Öltransformatoren skalieren mit der Kapazität, jedoch nicht linear. - Eine 2.500-kVA-Einheit liegt typischerweise zwischen 18.000, 18.000 und 36.000 werksseitig-, je nach Kupferpreiszyklus, Effizienzgrad und Spannungskonfiguration, während eine 630-kVA-Einheit zwischen etwa 6.000, 6.000 und 11.000 liegt. GNEE bietet transparente Einzelpostenangebote, sodass Sie genau sehen können, was die Kosten verursacht.



Gelten diese Kernparameter-Vergleichstabellen für 60-Hz-Systeme?

Ja. GNEE fertigt 630-kVA-, 1500-kVA- und 2500-kVA-Öltransformatoren für 50-Hz- und 60-Hz-Märkte unter Einhaltung der örtlichen Netzstandards. Alle Parameter, einschließlich Verluste und Temperaturanstieg, werden vor dem Versand neu berechnet und unter 60-Hz-Bedingungen getestet.
